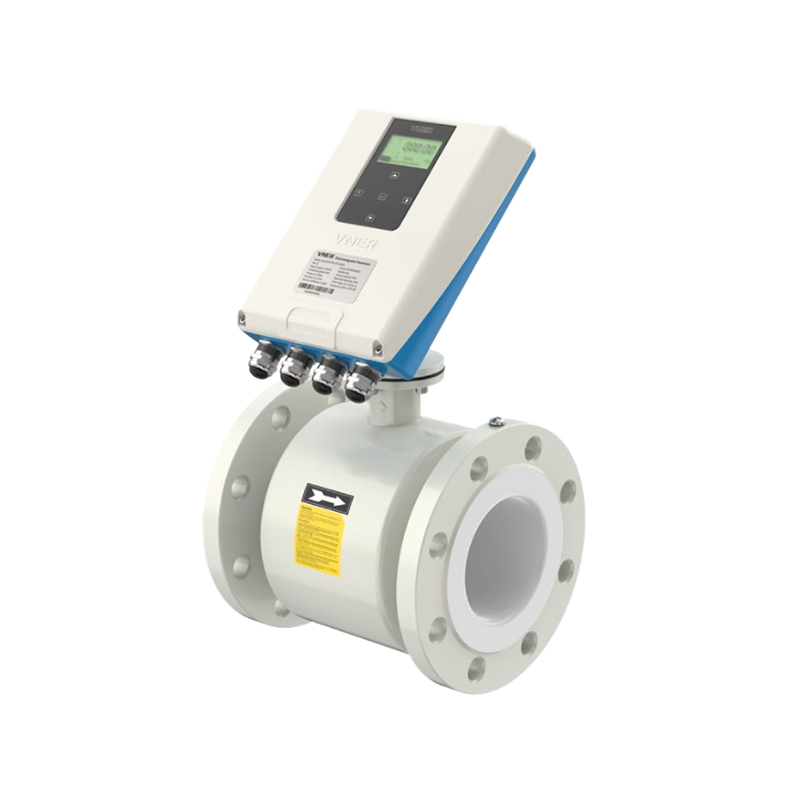

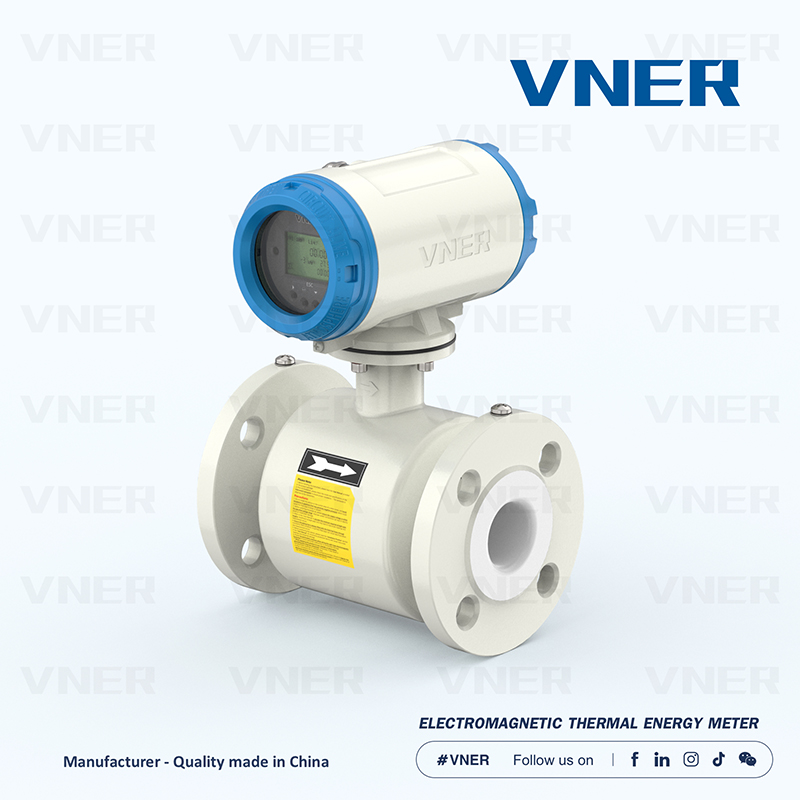

تعمل سلسلة VE804 بناءً على قانون فاراداي للتحريض الكهرومغناطيسي. نظرًا لأن السائل الموصل يتدفق عبر مجال مغناطيسي ، فإنه يولد الجهد المستحث يتناسب مع سرعة التدفق. يتم تحويل هذه الإشارة إلى بيانات التدفق الحجمي. مع أجهزة استشعار درجة حرارة PT1000 متكاملة مزدوجة ، يقيس النظام في وقت واحد درجات حرارة السوائل الإمداد والعودة ، مما يتيح حساب الطاقة الحراري (أو التبريد) الدقيق وفقًا للمعايير الدولية.

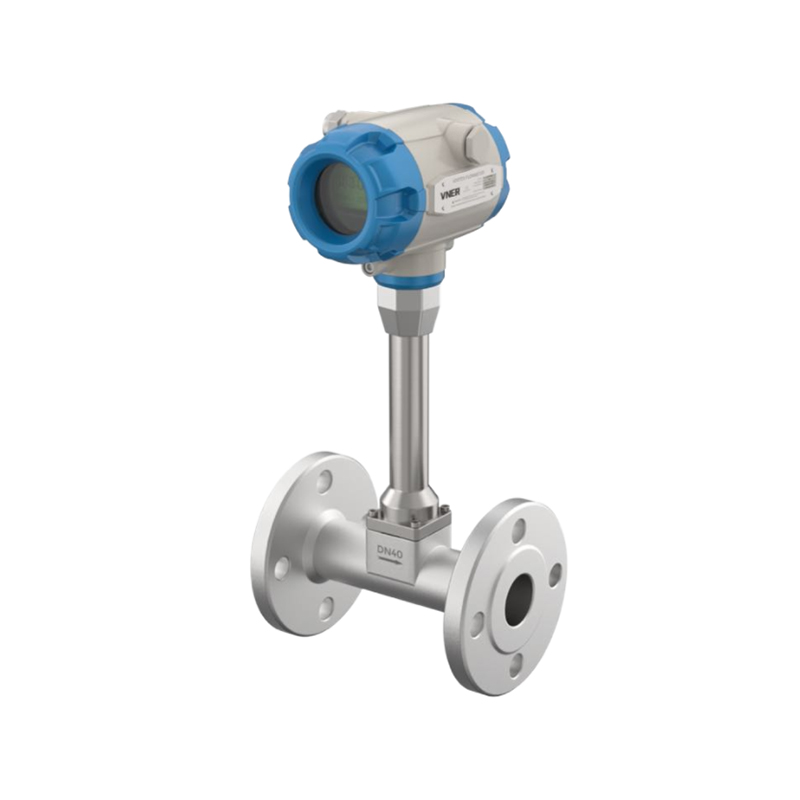

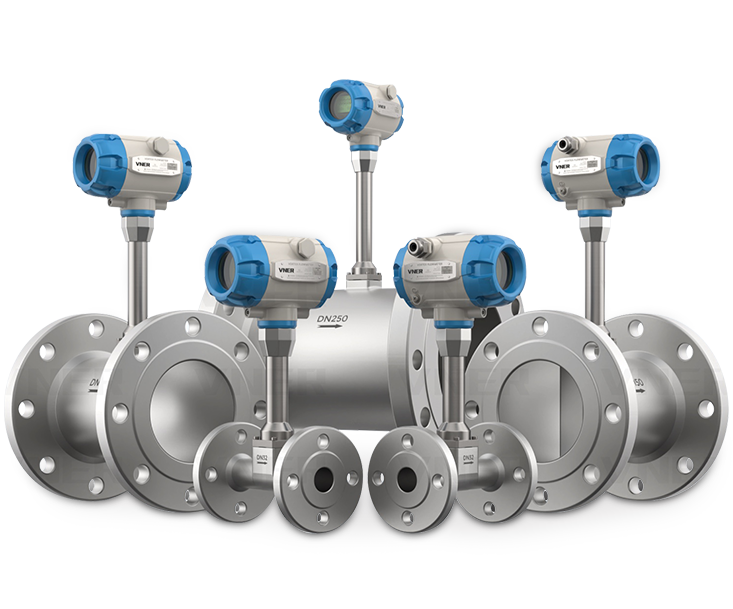

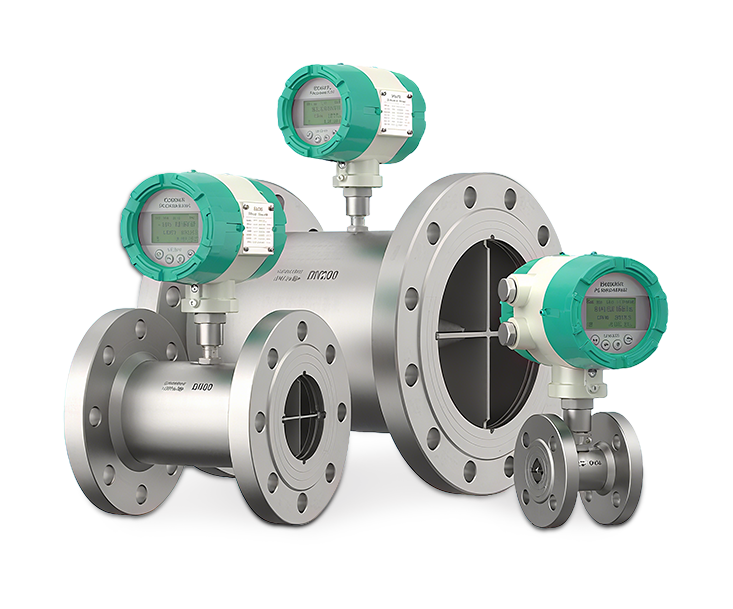

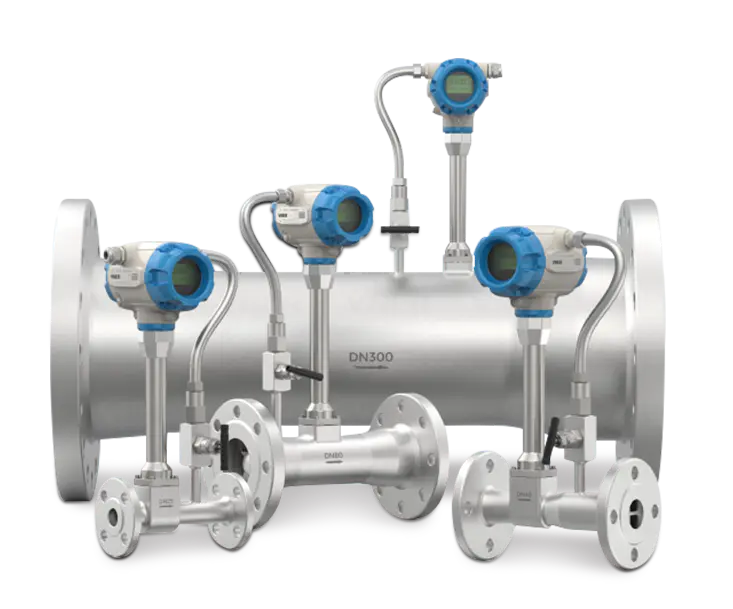

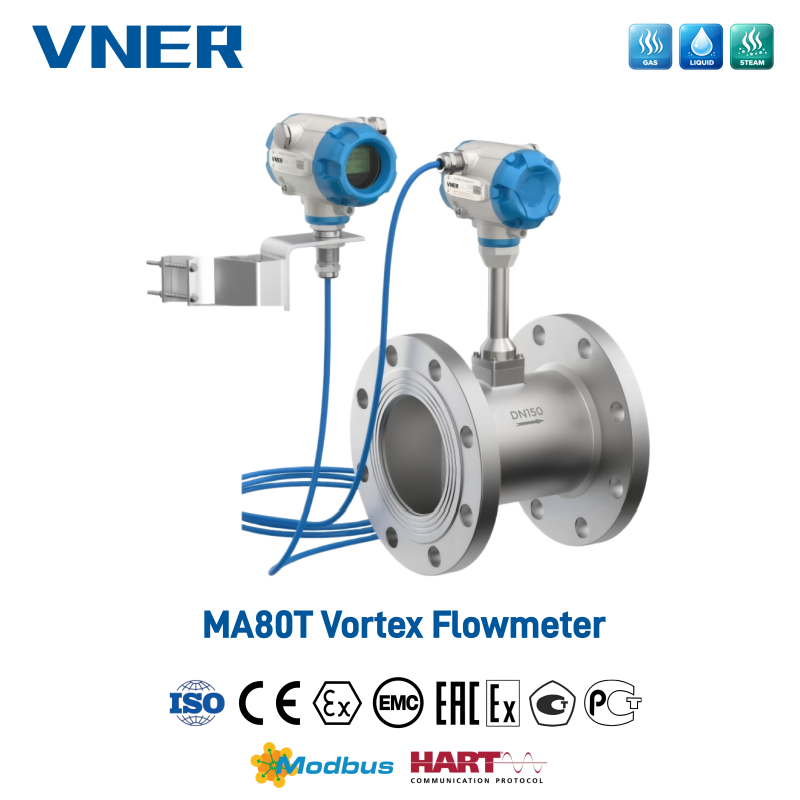

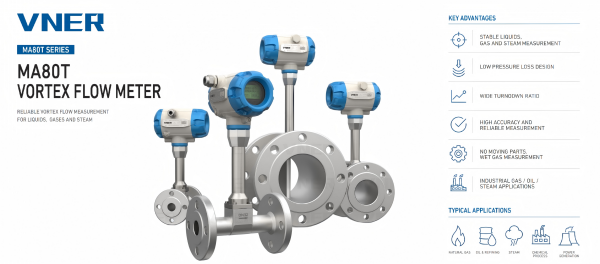

يقوم مقياس تدفق الدوامة MA80T بالعمل بناءً على مبدأ شارع دوامة كرمون. عندما يجري السائل بالقرب من جسم عريض (عادةً ما يكون شريطاً مثلثياً)، تتشكل دوامات متناوبة في مجرى الماء في اتجاه مجرى الماء، بتردد يتناسب مع سرعة التدفق. تولد هذه الدوامات تقلبات في الضغط، والتي يتم الكشف عنها بواسطة جهاز بيزوكهربائي، مما يسمح بحساب معدل التدفق بدقة واستقرار.

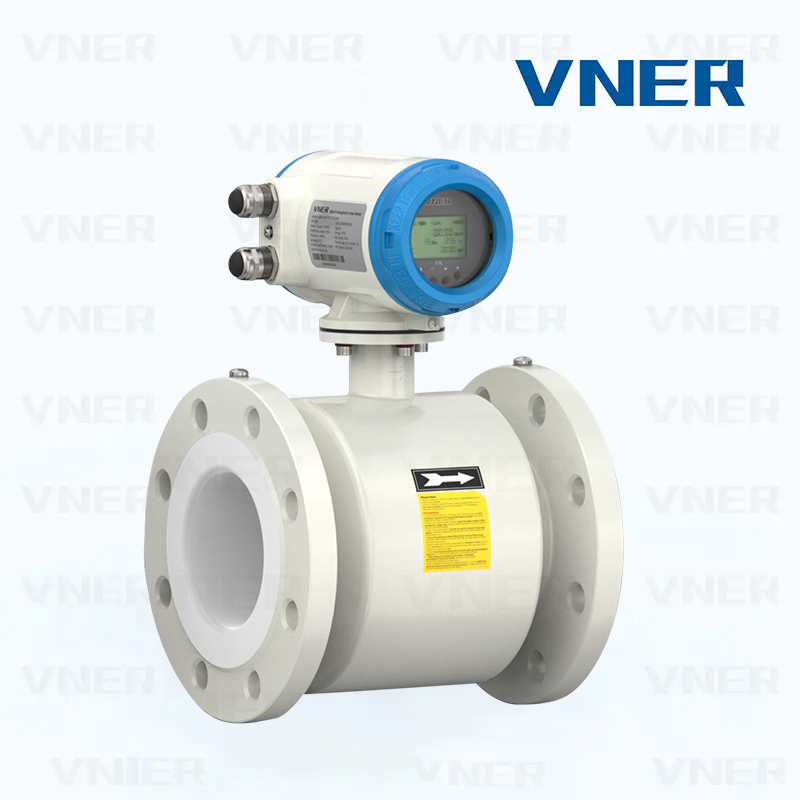

تعمل سلسلة VE801 بناءً على قانون فاراداي للحث الكهرومغناطيسي. عندما يتدفق سائل موصل عبر مجال مغناطيسي يتم توليده داخل الأنبوب، يتم إحداث جهد كهربائي عمودي على اتجاه التدفق. يتناسب هذا الجهد المستحث بشكل مباشر مع معدل التدفق الحجمي ويتم قياسه بواسطة أقطاب كهربائية موضوعة على طول جدار الأنبوب.

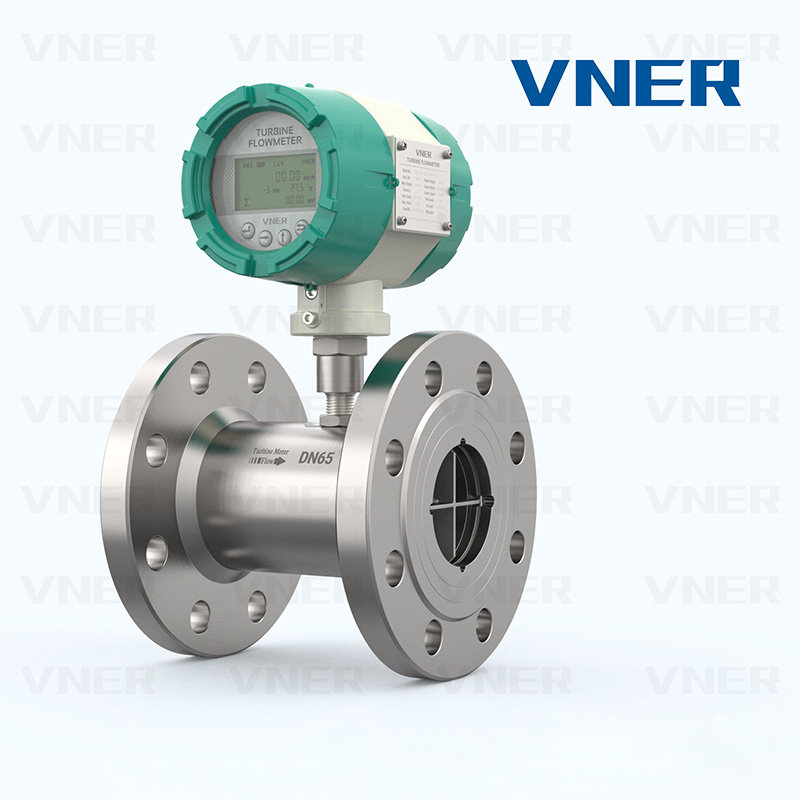

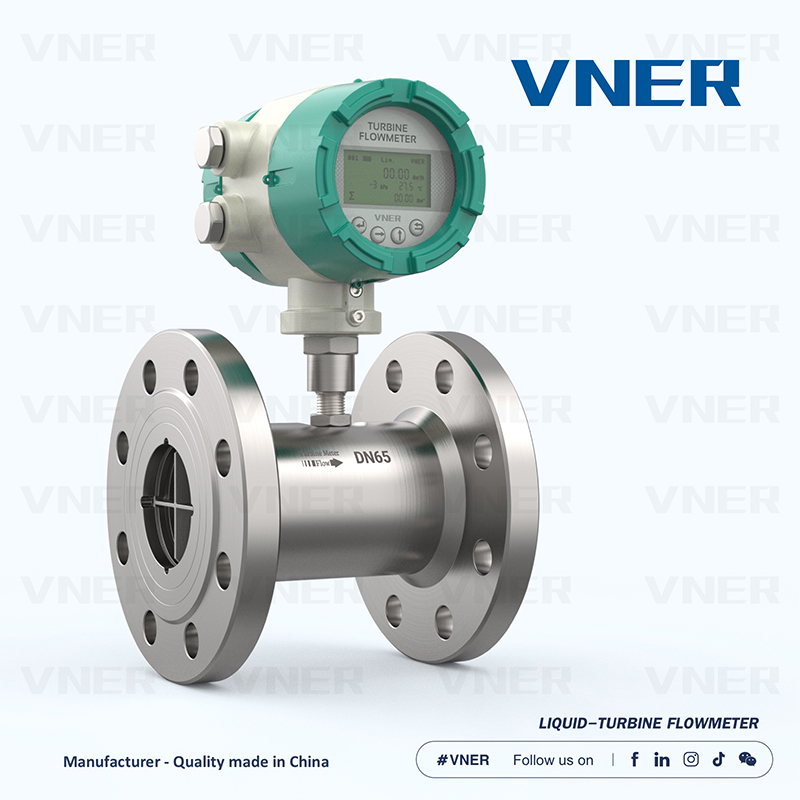

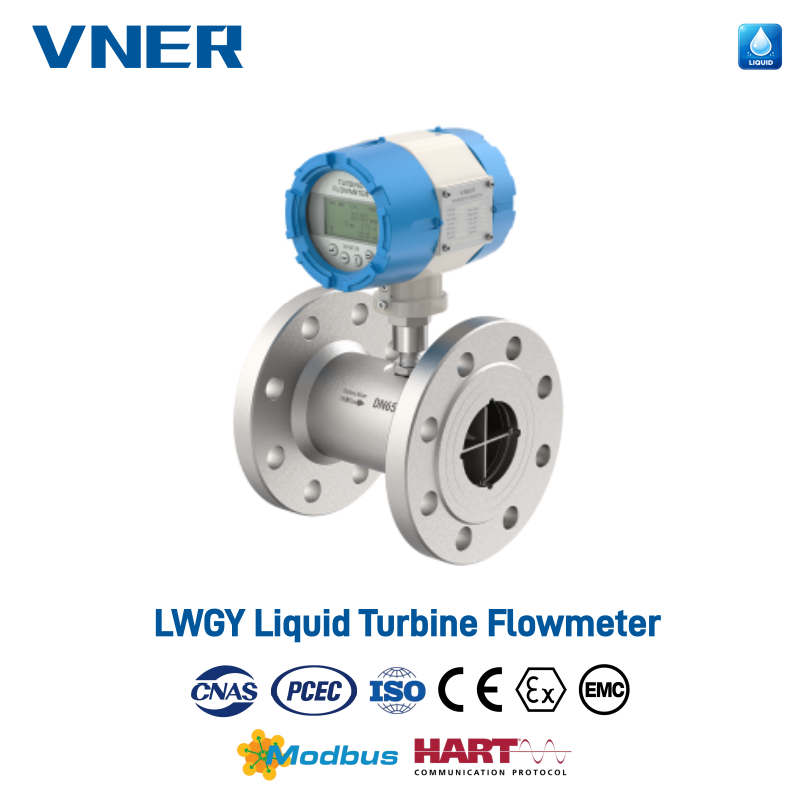

يعمل مقياس التوربينات التوربيني سلسلة LWGY بناءً على مبدأ الطاقة الحركية. مع دخول السائل إلى مقياس التدفق ، يمر أولاً من خلال تقويم التدفق لتحقيق الاستقرار في التدفق المضطرب. ثم يدفع السائل دوار التوربينات متعددة التوربينات ، مما تسبب في تدويره. سرعة الدوران للتوربين تتناسب مباشرة مع سرعة السوائل. وبينما تمر شفرات الدوار عبر ملف الاستشعار المغناطيسي ، فإنها تحفز نبض جهد التيار المتردد. تتناسب نبضات التردد هذه مع معدل التدفق الحجمي ويتم معالجته لقياس التدفق الدقيق.

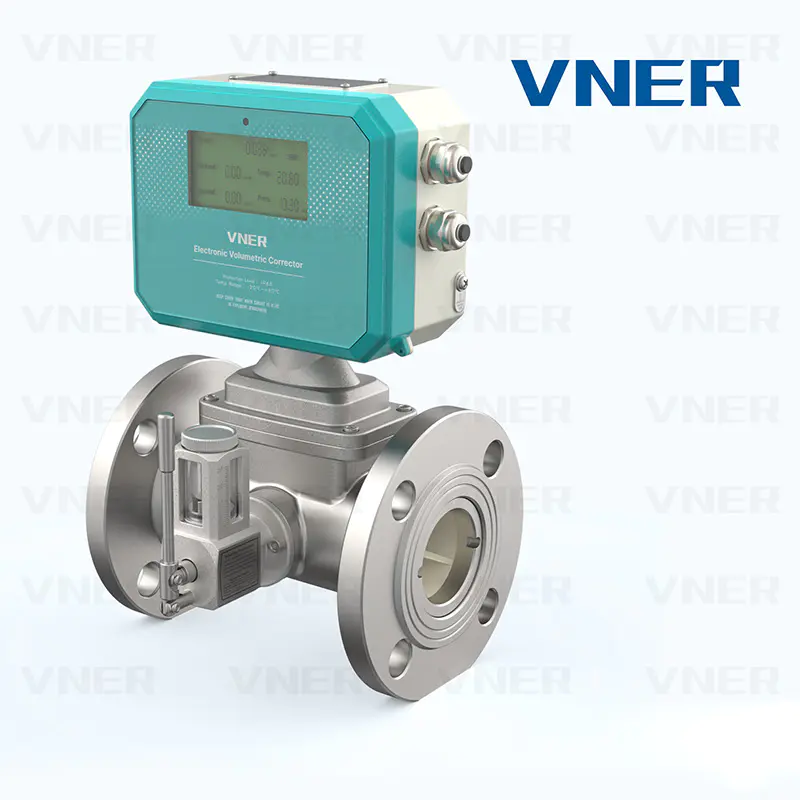

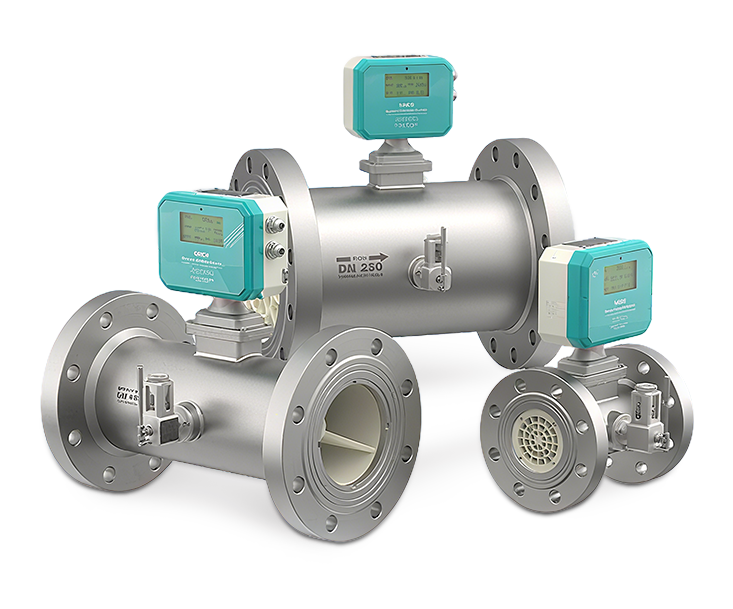

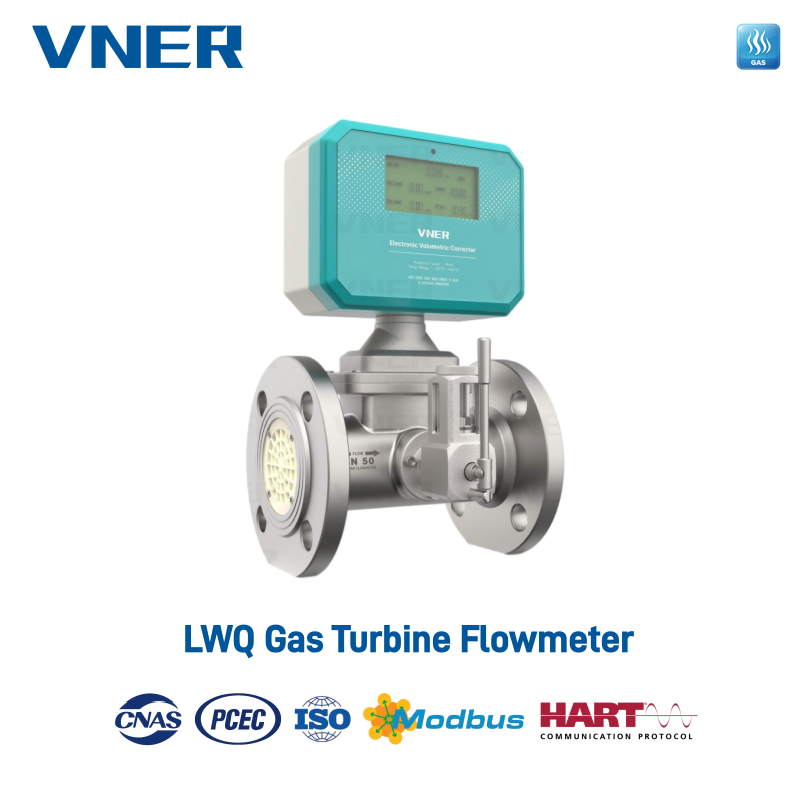

يقيس مقياس تدفق التوربينات الغازية LWQ تدفق الغاز بناءً على مبدأ الطاقة الحركية. يتم تكييف الغاز الوارد أولاً بواسطة مقاوم تدفق مدخل ، مما يزيل الدوامة والاضطرابات وعدم التناسق ، مما يخلق ملفًا تدفقًا صفحيًا. ثم يؤدي الغاز المشروط إلى إصابة الدوار التوربيني متعدد التوربينات ، مما تسبب في تدويره. تتناسب سرعة الدوران للدوار بشكل مباشر مع سرعة الغاز. يكتشف المستشعر الاستقرائي أو المغناطيسي حركة الدوار ويخرج إشارة تردد تتوافق مع معدل التدفق الحجمي. عند تزويدها بمستشعرات درجة الحرارة والضغط ، يمكن للمتر حساب تدفق موحد (نانومتر/ساعة) عبر خوارزميات التعويض في الوقت الفعلي.

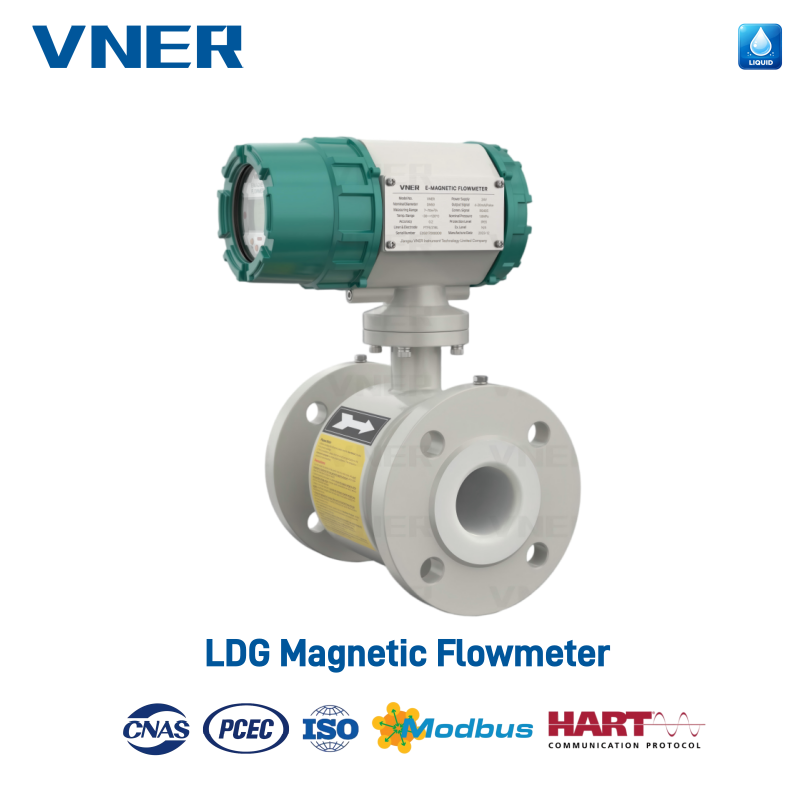

تعمل سلسلة LDG وفقًا لقانون فاراداي للحث الكهرومغناطيسي، حيث تولد إشارة جهد عندما تتدفق السوائل الموصلة عبر مجال مغناطيسي. هذا الجهد يتناسب مع سرعة التدفق ويُحوَّل إلى بيانات تدفق حجمي دقيقة. مع جهاز إرسال مدمج، توفر سلسلة LDG أداءً موثوقًا في قياس التدفق ضمن تصميم صغير واقتصادي.

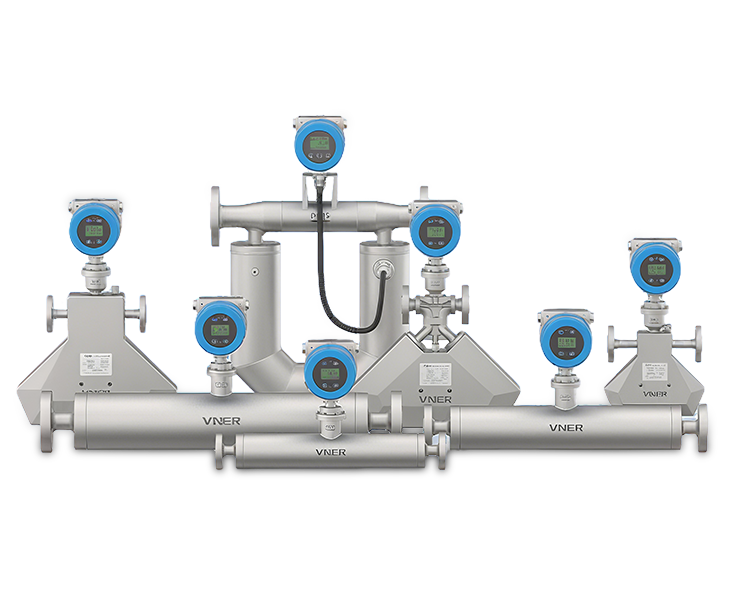

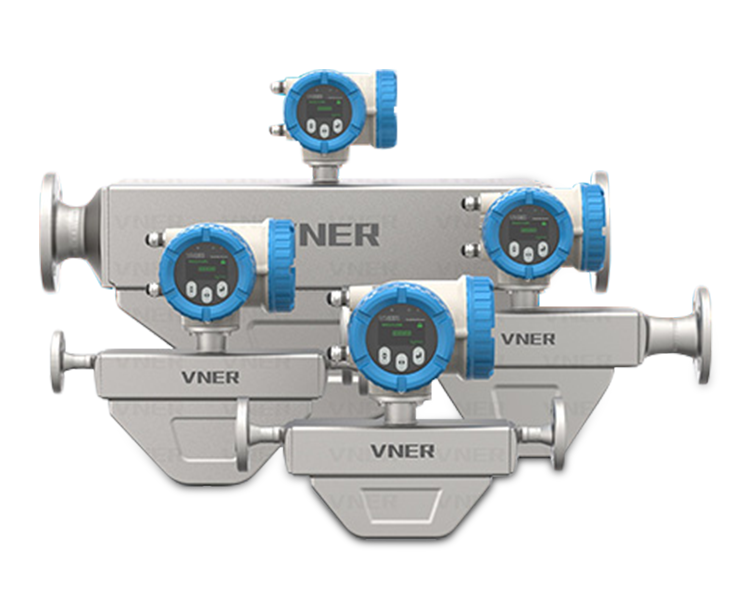

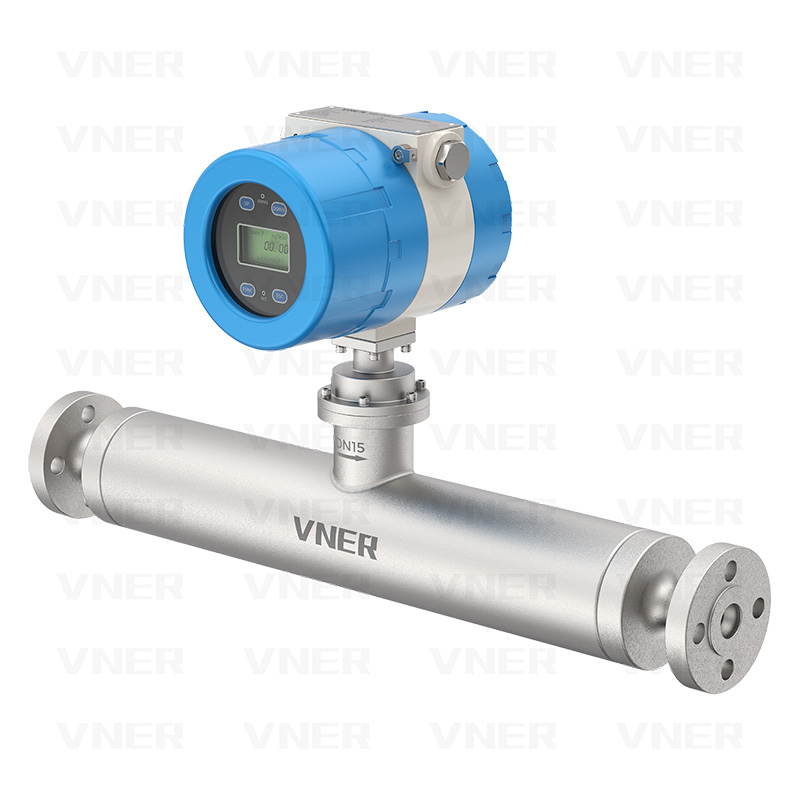

تستخدم سلسلة KSMF-S تكوين أنبوب ثنائي المستقيم استنادًا إلى تأثير كوريوليس. عندما تتدفق السائل عبر أنابيب القياس الموازية ، تسبب قوى كوريوليس تحولات الطور التفاضلي في الأنابيب المتذبذبة. يتم قياس هذه التحولات لحساب تدفق الكتلة مباشرة وكثافة السوائل ، مستقلة عن درجة الحرارة أو الضغط أو اللزوجة. يقلل تصميم الأنبوب المباشر من إجهاد القص وفقدان الضغط ، مع تمكين النظافة العالية والتنظيف الفعال.

يعزز تصميم أنبوب القياس الثلاثي KSMF-T الاستقرار الميكانيكي ومقاومة الاهتزاز. من خلال توزيع الإجهاد بالتساوي عبر الهيكل ، فإنه يضمن إخراج الإشارة المتسق ودقة القياس ، حتى في ظل ظروف عملية التقلب. هذا التصميم مفيد بشكل خاص في التطبيقات التي تتطلب متانة ميكانيكية عالية أو تنطوي على اهتزازات خارجية قوية.

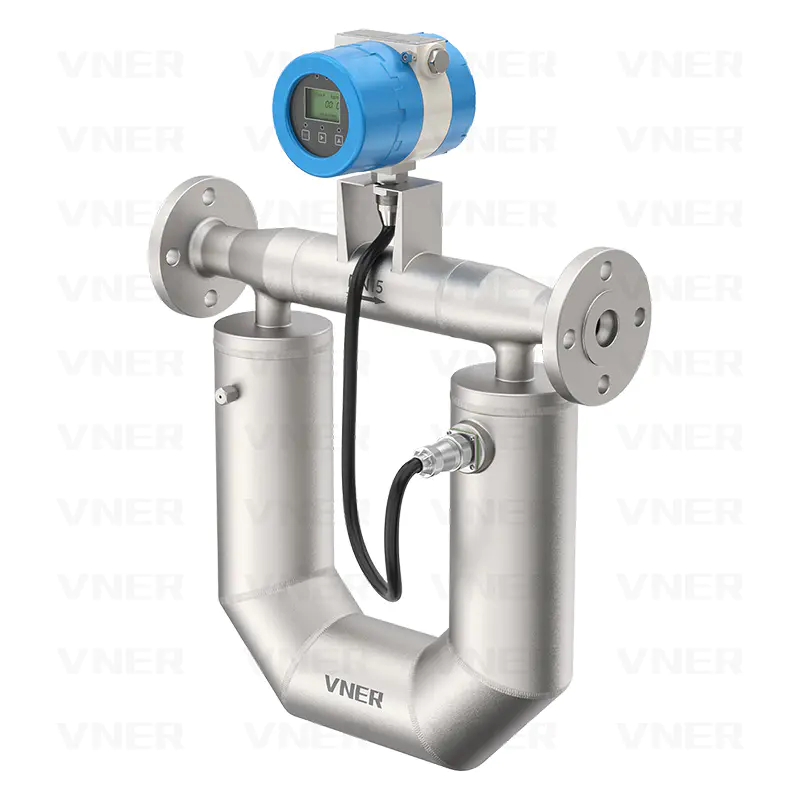

يتميز KSMF-U بتصميم أنبوب قياس مزدوج على شكل حرف U يعزز الحساسية لتأثير كوريوليس. يتيح هذا التكوين قياسات تدفق الكتلة والكثافة الدقيقة للغاية ، حتى في البيئات الصناعية الصعبة.

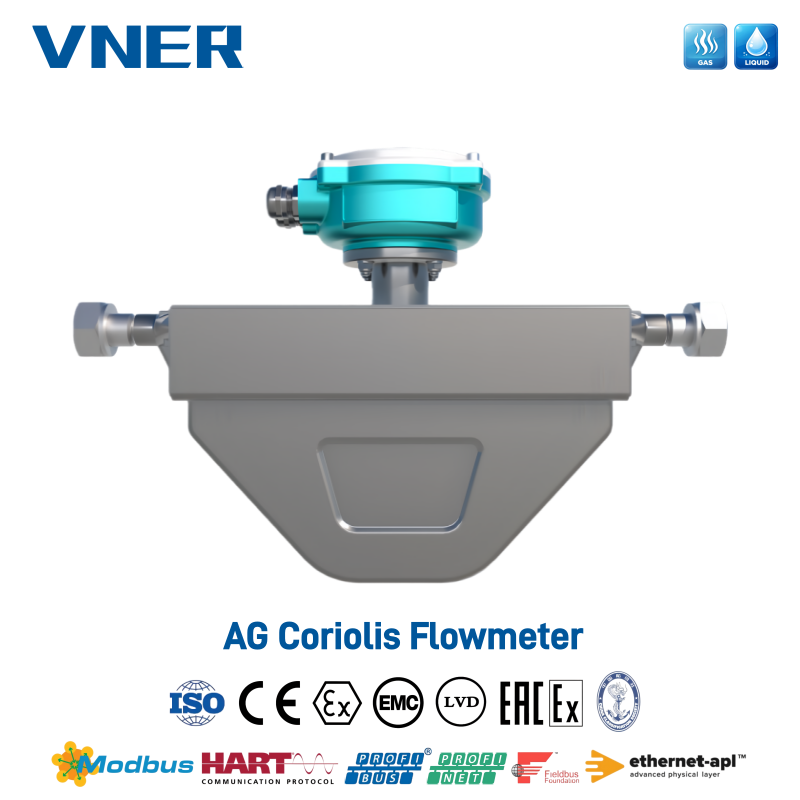

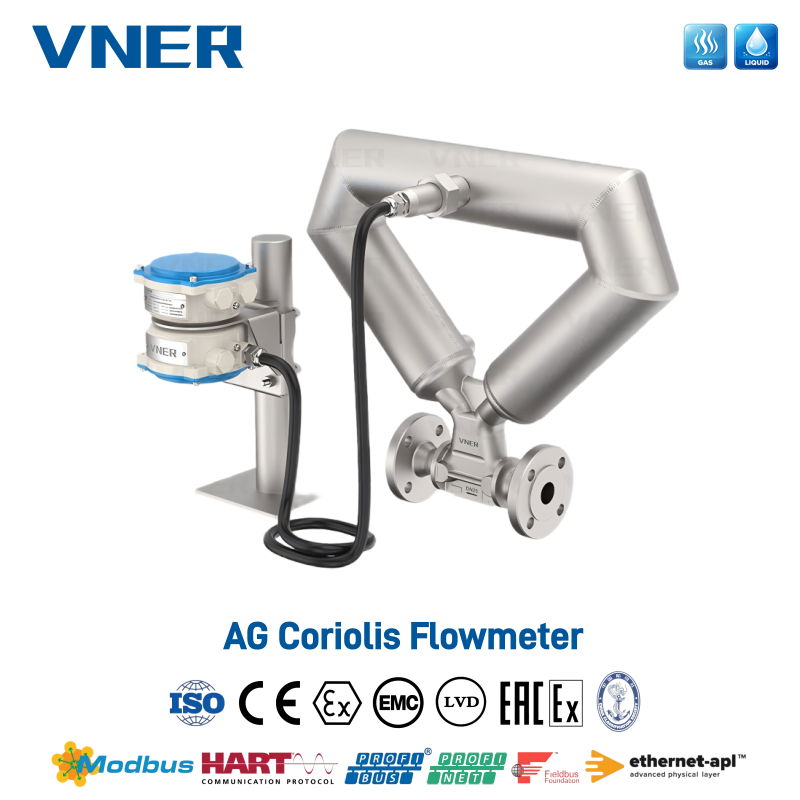

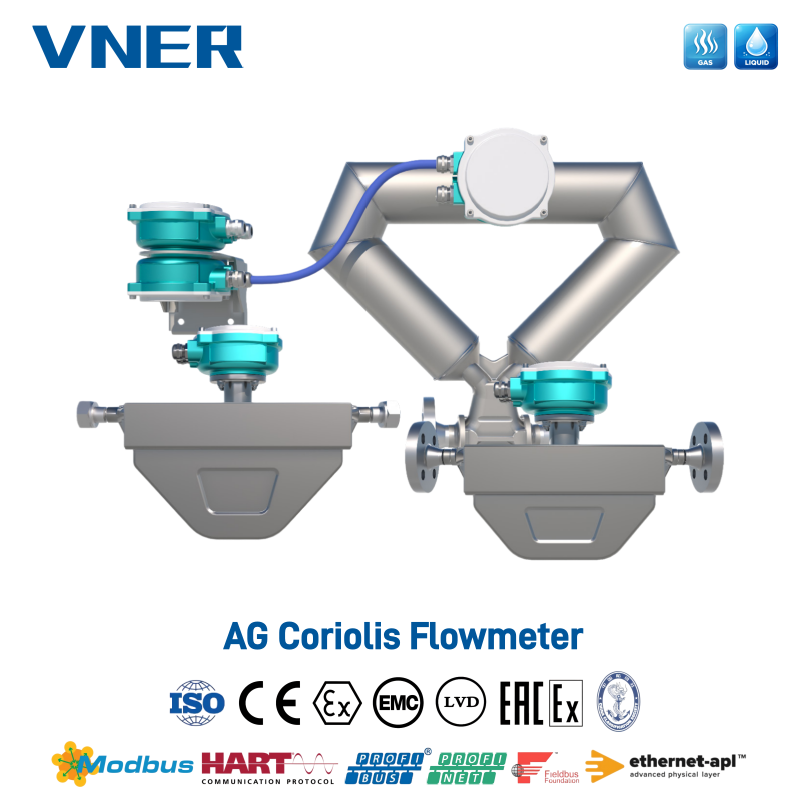

تستخدم سلسلة AG تقنية كوريوليس المخصصة لقياس تدفق الكتلة بدقة استثنائية. تم تصميمها للغازات الطبيعيّة المضغوطة والسائلة (CNG/LNG)، وتعمل بشكل موثوق عبر مجموعة واسعة من درجات الحرارة والضغوط، مما يجعلها مثالية للتطبيقات الصناعية والطاقة المتطلبة.

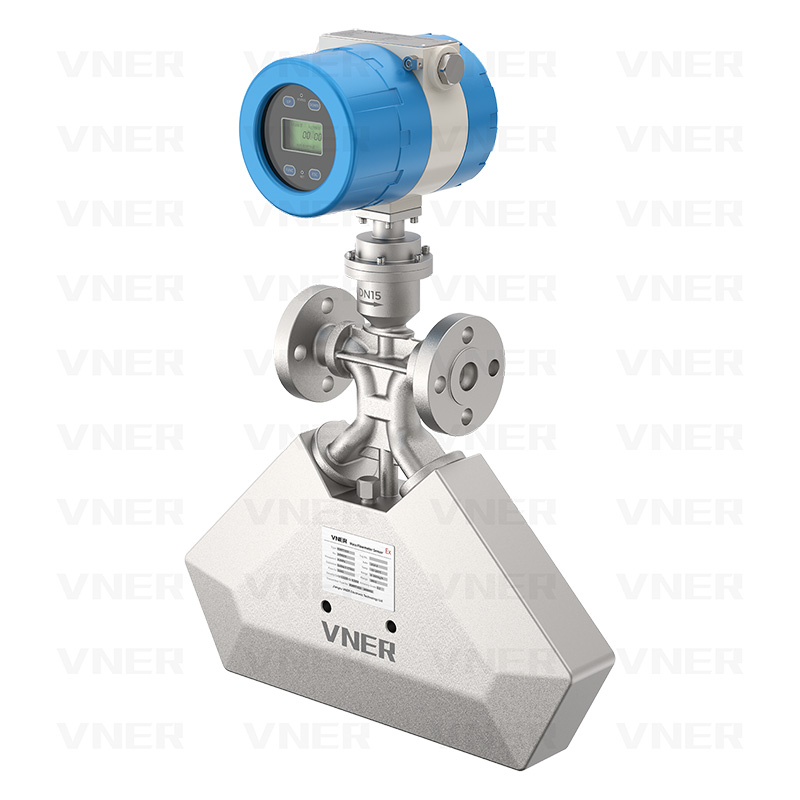

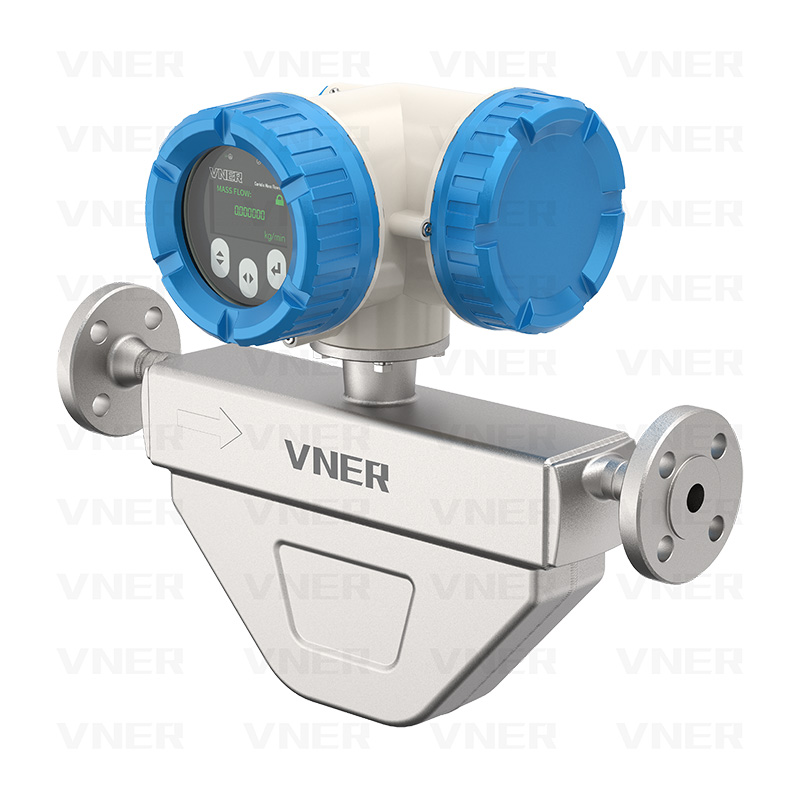

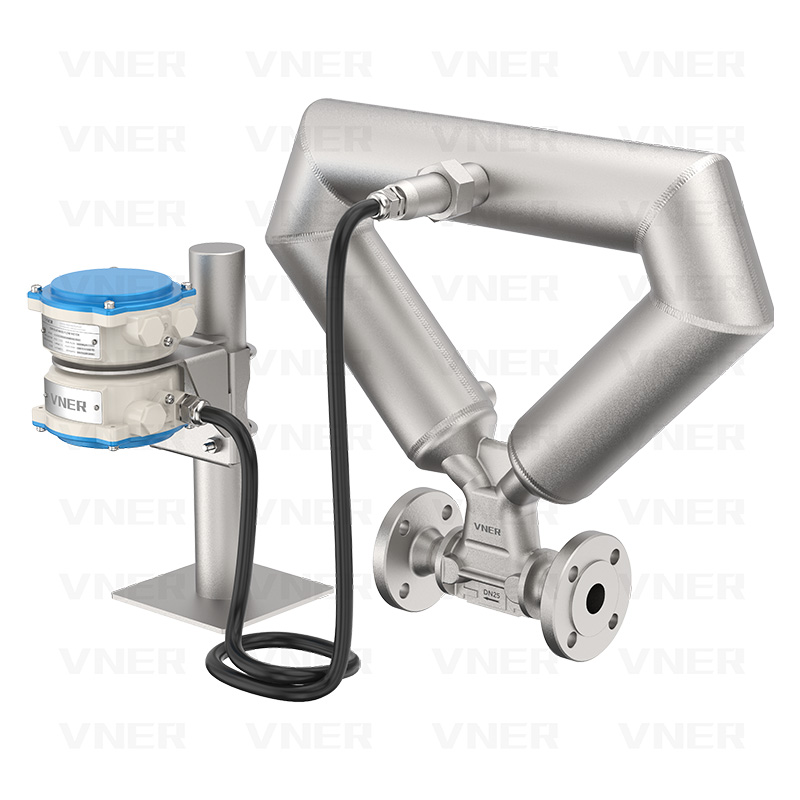

مقياس تدفق كتلة كوريوليس بتقنية الانحناء الدقيق من سلسلة AC يعمل استنادًا إلى تأثير كوريوليس، حيث أن السائل المتدفق عبر أنبوب منحني متذبذب يُحدث انحرافًا قابلًا للقياس بسبب القوى الجذبية. يعزز تكوين الانحناء الدقيق الحساسية مع تقليل خسارة الضغط والمساحة المطلوبة. عندما يدخل السائل إلى الأنبوب القياسي، فإن القوة الناتجة عن تدفق كوريوليس تسبب تحولًا في الطور بين المستشعرات المدخلة والمخرجة. هذه الفارق في الطور يتناسب طرديًا مع معدل تدفق الكتلة. في الوقت نفسه، يتم اشتقاق كثافة السائل من تردد الاهتزاز، ويتم مراقبة درجة الحرارة عبر مستشعرات RTD المدمجة.

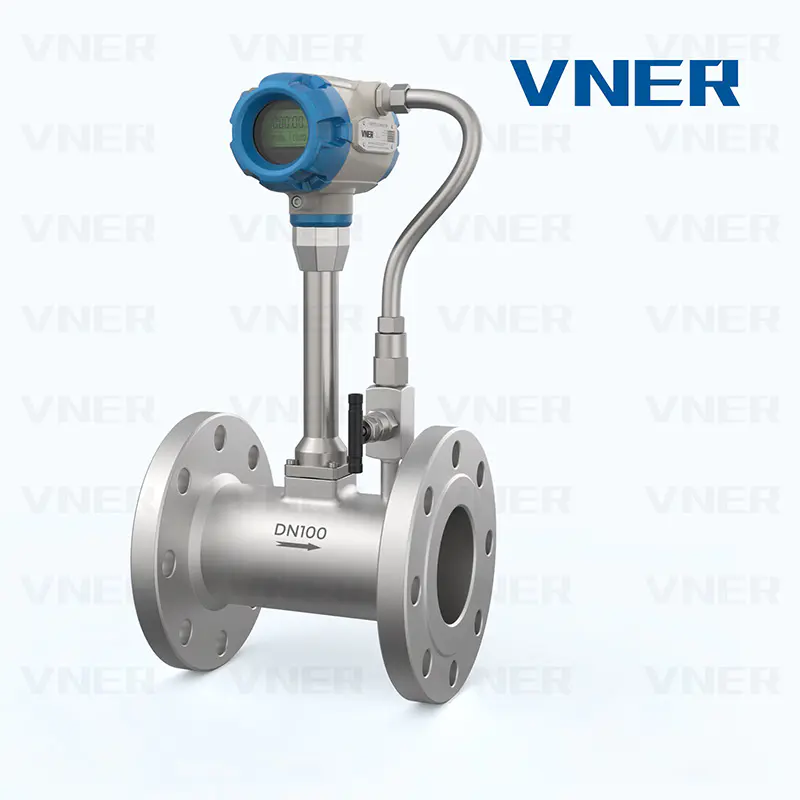

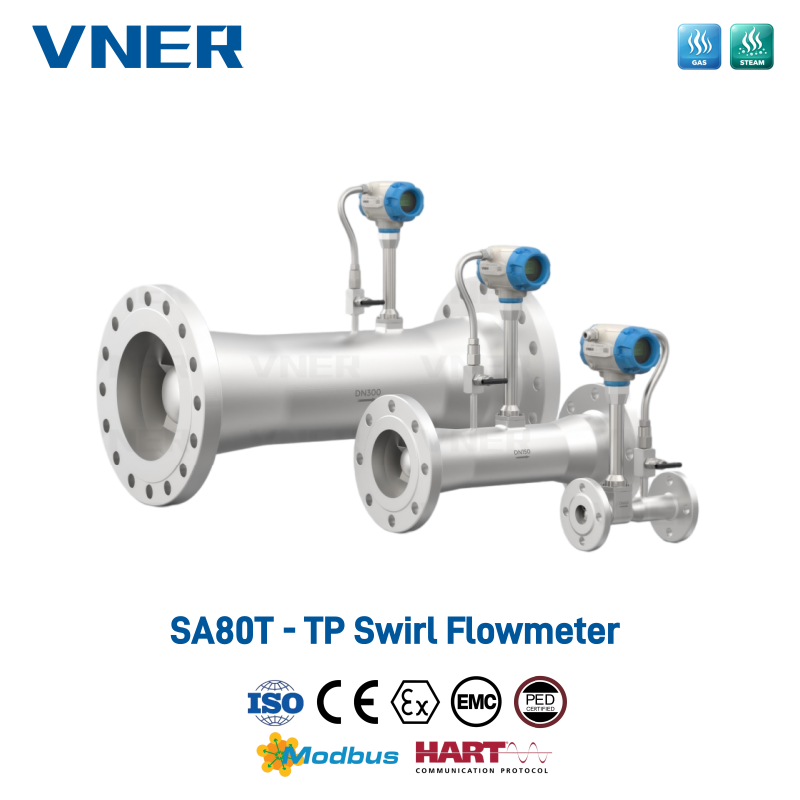

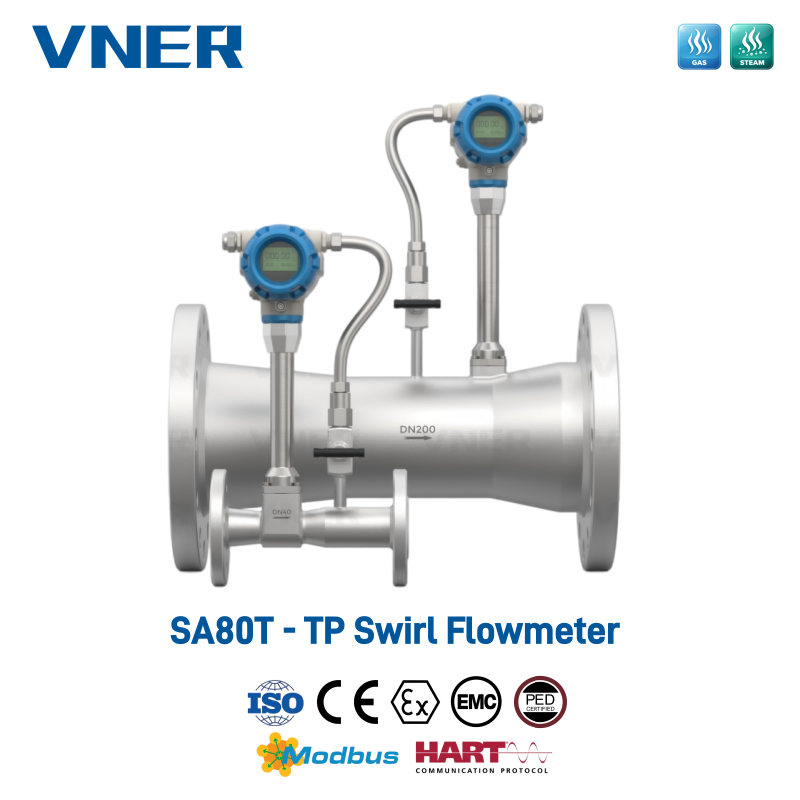

سلسلة SA80T-TP هي نسخة تعويض درجة الحرارة والضغط من SA80T.

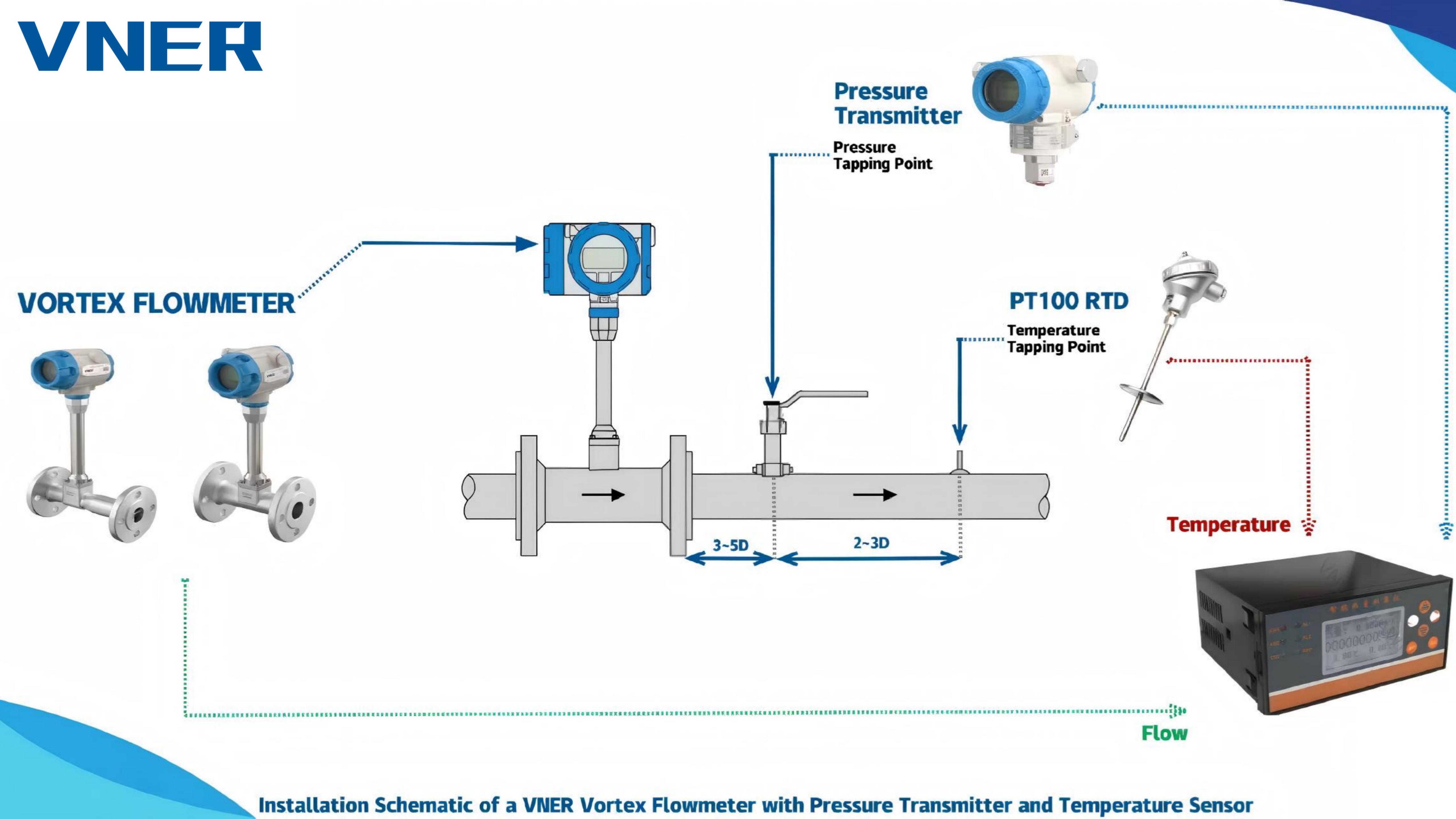

في تطبيقات الغاز والبخار ، يعتمد التدفق الحجمي المقاس بواسطة مقياس تدفق الدوامة بشكل كبير على درجة حرارة العملية والضغط. لضمان حساب دقيق لتدفق الكتلة أو تدفق الحجم القياسي ، تدعم سلسلة SA80T درجة الحرارة المتكاملة والضغط.

يتم استخدام مستشعر درجة حرارة RTD خارجي أو مدمج ومحول الضغط لمراقبة ظروف التشغيل الفعلية باستمرار. يتم تغذية هذه القيم في الوقت الفعلي في معالج إشارة مقياس التدفق ، والذي يحسب التدفق المعوضية باستخدام قانون الغاز المثالي أو جداول البخار ذات الصلة.
