دليل مقياس الجريان الدوامي: تعويض الضغط ودرجة الحرارة

يقيس مقياس التدفق الدوامي التدفق الحجمي عن طريق الكشف عن تردد الدوامات التي يسلطها جسم مخادع موضوع في مجرى التدفق - وهو مبدأ يُعرف باسم تأثير فون كارمان. بالنسبة للتطبيقات التي تشتمل على البخار، أو الغاز المضغوط، أو أي سائل حيث تتغير الكثافة بشكل كبير مع ظروف التشغيل، فإن مقياس الجريان الدوامي القياسي لا يكفي بمفرده. تعمل متغيرات تعويض الضغط وتعويض درجة الحرارة على دمج أجهزة استشعار إضافية مباشرة في جسم جهاز القياس لحساب التدفق الكتلي أو التدفق الحجمي المصحح في الوقت الفعلي، مما يلغي الحاجة إلى أجهزة خارجية وحسابات التصحيح اليدوي. يعتمد اختيار التكوين الصحيح على نوع السائل لديك، والدقة المطلوبة، وما إذا كان الضغط أو درجة الحرارة أو كليهما يختلفان أثناء التشغيل العادي.

كيف يعمل مقياس التدفق الدوامي

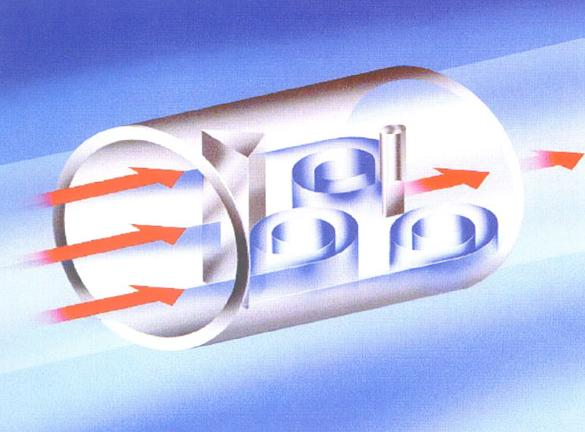

مبدأ التشغيل أ مقياس التدفق الدوامي يعتمد على ظاهرة ديناميكية السوائل الراسخة. عندما يتدفق السائل عبر عائق غير انسيابي - يسمى جسم الخداع أو شريط السقيفة - يتم إنشاء دوامات متناوبة على كل جانب من الجسم بنمط منتظم ومتكرر. يُسمى هذا النمط بشارع فون كارمان الدوامي.

يتناسب التردد الذي تنطلق به هذه الدوامات بشكل مباشر مع سرعة المائع، والتي يتم التعبير عنها بعلاقة ستروهال:

و = ست × الخامس / د

أين و هو تردد ذرف الدوامة ، ش هو رقم ستروهال بدون أبعاد (عادة 0.17-0.21 لمعظم تصاميم الجسم الخادعة) V هي سرعة السوائل، و د هو عرض الجسم المخادع. نظرًا لأن رقم ستروهال يظل ثابتًا تقريبًا عبر نطاق واسع من أرقام رينولدز، فإن تردد الدوامة يعمل كمؤشر خطي موثوق لسرعة التدفق.

طرق الكشف

تخلق الدوامات تقلبات ضغط متذبذبة يتم اكتشافها بواسطة إحدى تقنيات الاستشعار العديدة المدمجة في جسم الخدعة أو بالقرب منه:

• أجهزة استشعار كهرضغطية : النوع الأكثر شيوعا. تولد البلورة الكهرضغطية إشارة جهد صغيرة استجابةً للقوة المتأرجحة من كل دوامة. لا تحتوي هذه المستشعرات على أجزاء متحركة، كما أنها موثوقة للغاية في خدمة البخار والغاز.
• أجهزة استشعار السعة : كشف فرق الضغط الناتج عن الدوامات باستخدام الحجاب الحاجز المرن. أقل عرضة لتداخل الاهتزازات من بعض التصميمات الكهرضغطية.
• أجهزة الاستشعار بالموجات فوق الصوتية : تستخدم بعض التصميمات المتقدمة حزمًا فوق صوتية موجهة عبر تجويف الأنبوب لاكتشاف تقلبات السرعة الناجمة عن الدوامة، مما يتيح إجراء قياسات غير تدخلية.

بغض النظر عن طريقة الكشف، فإن ناتج مقياس الجريان الدوامي الأساسي هو أ وrequency pulse signal proportional to volumetric flow rate . يتطلب تحويل هذا إلى تدفق جماعي أو تدفق حجمي موحد معرفة كثافة السوائل، حيث تصبح متغيرات التعويض ضرورية.

لماذا يعد التعويض ضروريًا لقياس التدفق الدقيق

يعكس خرج نبض مقياس التدفق الدوامي التدفق الحجمي الفعلي في ظروف التشغيل - الحجم الحقيقي الذي يمر عبر المقياس في تلك اللحظة. بالنسبة للعديد من التطبيقات السائلة حيث تكون الكثافة مستقرة نسبيًا، يعد هذا كافيًا. ولكن ل الغازات والبخار والسوائل فوق الحرجة العلاقة بين التدفق الحجمي والتدفق الكتلي حساسة للغاية لكل من الضغط ودرجة الحرارة.

خذ بعين الاعتبار البخار المشبع عند ضغطين مختلفين:

• في 5 بار (مطلق) البخار المشبع له كثافة تقريبية 2.67 كجم/م3
• في 10 بار (مطلق) ، ترتفع كثافة البخار المشبع إلى ما يقرب من 5.16 كجم/م3

تمثل نفس قراءة التدفق الحجمي في هذين الشرطين ما يقرب من ضعف تدفق الكتلة عند 10 بار مقارنة بـ 5 بار. وبدون حساب هذا الاختلاف في الكثافة، فإن نظام فواتير الطاقة البخارية أو نظام التحكم في العمليات الذي يعتمد فقط على الإنتاج الحجمي من شأنه أن يحمل أخطاء تتجاوز ذلك 30-50% تحت ظروف الضغط المتغيرة. يعالج التعويض هذه المشكلة مباشرةً عن طريق تغذية بيانات الضغط و/أو درجة الحرارة في الوقت الفعلي إلى كمبيوتر التدفق لحساب القيم المصححة بشكل مستمر.

مقياس الجريان الدوامي لتعويض الضغط

أ مقياس التدفق الدوامي لتعويض الضغط يدمج جهاز إرسال الضغط - عادةً ما يكون مستشعر ضغط من نوع التجويف أو السعة - في جسم العداد إلى جانب عنصر كشف الدوامة. يستخدم كمبيوتر التدفق الداخلي قراءة الضغط المباشر جنبًا إلى جنب مع تردد الدوامة المقاس لحساب كثافة السائل من جداول الخصائص المحملة مسبقًا، ثم يشتق التدفق الكتلي أو التدفق الحجمي المصحح في الوقت الفعلي.

عندما يكون تعويض الضغط وحده كافياً

يعد تعويض الضغط مناسبًا - وكافيًا - عندما تكون درجة حرارة السائل ثابتة أو يمكن افتراض أنها ثابتة ضمن درجة تسامح مقبولة. السيناريو الأكثر شيوعًا هو خدمة البخار المشبع : نظرًا لوجود البخار المشبع عند درجة حرارة ثابتة لأي ضغط معين، فإن قياس الضغط وحده يحدد الحالة الديناميكية الحرارية للسائل بشكل كامل. لا يلزم قياس درجة حرارة منفصلة لتحديد الكثافة.

أdditional suitable applications include:

• أنظمة الهواء المضغوط حيث تكون درجة حرارة الإمداد مستقرة نسبيًا ولكن ضغط الخط يختلف مع دورة الضاغط
• توزيع النيتروجين أو الغاز الخامل في درجة الحرارة المحيطة القريبة مع ضغط رأسي متغير
• قياس الغاز الطبيعي حيث يكون التغير في درجات الحرارة متواضعًا (في حدود ±10 درجات مئوية من القيمة المرجعية)

المواصفات النموذجية

تتميز معظم مقاييس التدفق الدوامي لتعويض الضغط المتوفرة في السوق بأجهزة استشعار ضغط مدمجة مُصنفة بـ 0-4 ميجا باسكال أو 0-10 ميجا باسكال ، مع دقة قياس الضغط عادة ±0.5% FS . يكون عدم اليقين في قياس التدفق المشترك بعد التعويض عمومًا في حدود ±1.0–1.5% من القراءة للبخار والغاز، مقارنة بـ ±0.5–1.0% لعنصر الدوامة وحده الذي يقيس التدفق الحجمي في السوائل.

مقياس الجريان الدوامي لتعويض درجة الحرارة

أ مقياس الجريان الدوامي لتعويض درجة الحرارة يدمج كاشف درجة الحرارة المقاومة (RTD) - الأكثر شيوعًا أ مستشعر Pt100 أو Pt1000 فئة أ - في العداد أو التركيب المرافق له مباشرة من المنبع/المصب. تغذي إشارة درجة الحرارة نفس كمبيوتر التدفق الداخلي، الذي يستخدم بيانات خصائص السوائل لاشتقاق الكثافة وحساب الكتلة أو التدفق المصحح.

عند استخدام تعويض درجة الحرارة وحده

يعد تعويض درجة الحرارة فقط أقل شيوعًا من تعويض الضغط فقط أو التعويض المشترك، ولكن له تطبيقات مشروعة:

• يتدفق السائل عند ضغط ثابت ودرجة حرارة متغيرة : دوائر الماء الساخن، وأنظمة الزيت الحراري، وحلقات مياه التبريد حيث يتم تنظيم ضغط الأنابيب ولكن درجة الحرارة تختلف مع حمل العملية
• تدفق الغاز عند ضغط إمداد مستقر معروف : عندما يحتفظ منظم الضغط بالضغط المنبع بإحكام ولكن درجة الحرارة المحيطة أو درجة حرارة العملية تختلف موسميًا أو يوميًا
• نقل الغازات تحت ضغط منظم : حيث يتم تثبيت الضغط عن طريق العقد أو التنظيم ودرجة الحرارة فقط هي التي تحتاج إلى مراقبة نشطة

موضع RTD ووقت الاستجابة

عادةً ما يتم تثبيت RTD في مكان حراري 3-5 أقطار الأنابيب في اتجاه مجرى النهر لجسم مقياس الدوامة لتجنب إزعاج ملف التدفق عند نقطة القياس. تصميم Thermowell مهم: يعمل Thermowell ذو الجدران الثقيلة على زيادة التأخر الحراري، والذي يمكن أن يؤدي إلى أخطاء عابرة أثناء التغيرات السريعة في درجات الحرارة. بالنسبة للعمليات ذات التقلبات السريعة في درجات الحرارة، أ ثيرموويل ذو طرف مخفض أو سريع الاستجابة مع وقت استجابة أقل من 5 ثواني يوصى به.

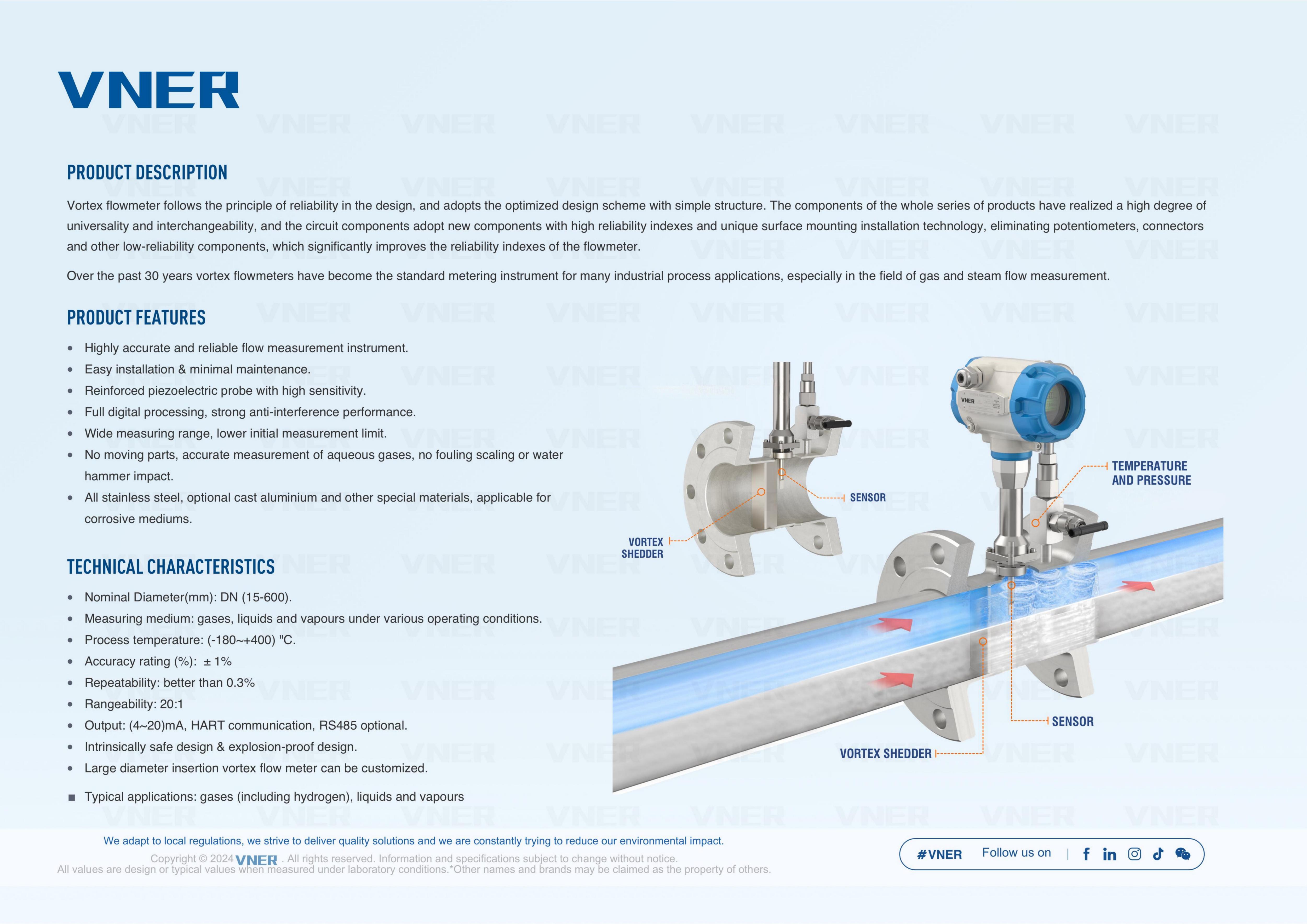

مقياس التدفق الدوامي لتعويض الضغط ودرجة الحرارة

يدمج البديل الأكثر قدرة والمحدد على نطاق واسع كلاً من أجهزة استشعار الضغط ودرجة الحرارة في مجموعة متر واحدة. من خلال الوصول إلى كلا المتغيرين في وقت واحد، يمكن لكمبيوتر التدفق الداخلي تطبيق المعادلة الكاملة لحالة إنتاج السائل حساب التدفق الجماعي الحقيقي دون أي افتراضات حول ظروف التشغيل .

هذا التكوين إلزامي من أجل:

• بخار شديد السخونة : على عكس البخار المشبع، يوجد البخار المسخن عند درجات حرارة أعلى من منحنى التشبع لأي ضغط معين. كل من الضغط ودرجة الحرارة متغيران بشكل مستقل ويجب قياسهما لتحديد الكثافة من طاولات البخار.
• نقل عهدة الغاز الطبيعي : تتطلب معايير AGA (جمعية الغاز الأمريكية) وISO لقياس الغاز الطبيعي تصحيحًا للظروف الأساسية باستخدام الضغط ودرجة الحرارة
• الغازات العملية المتغيرة : تيارات الغاز المختلطة، أو الغاز الحيوي، أو الغاز المنبعث من العمليات حيث تتقلب ظروف التركيب والتشغيل
• شeam energy metering for billing or allocation : حيث يجب حساب خرج BTU أو kJ بدقة عبر ظروف الحمل المتغيرة

توفر الشركات المصنعة مثل Yokogawa (سلسلة YEWFLO الرقمية)، وEndress Hauser (Prowirl F 200)، وEmerson (Rosemount 8800D MultiVariable) مقاييس تدفق دوامية متكاملة ومتعددة المتغيرات تقيس تردد الدوامة والضغط ودرجة الحرارة في اتصال عملية واحد، مما يؤدي إلى إخراج التدفق الجماعي مباشرة عبر بروتوكولات HART أو FOUNDATION Fieldbus أو Modbus.

المقارنة: مقاييس التدفق الدوامي القياسية مقابل المعوضة

متطلبات التثبيت التي تؤثر على الدقة

بغض النظر عن تكوين التعويض، تكون مقاييس التدفق الدوامي حساسة لتشوهات التدفق الناتجة عن هندسة الأنابيب في المنبع. إن تلبية متطلبات التشغيل المباشر أمر غير قابل للتفاوض لتحقيق الدقة المقدرة.

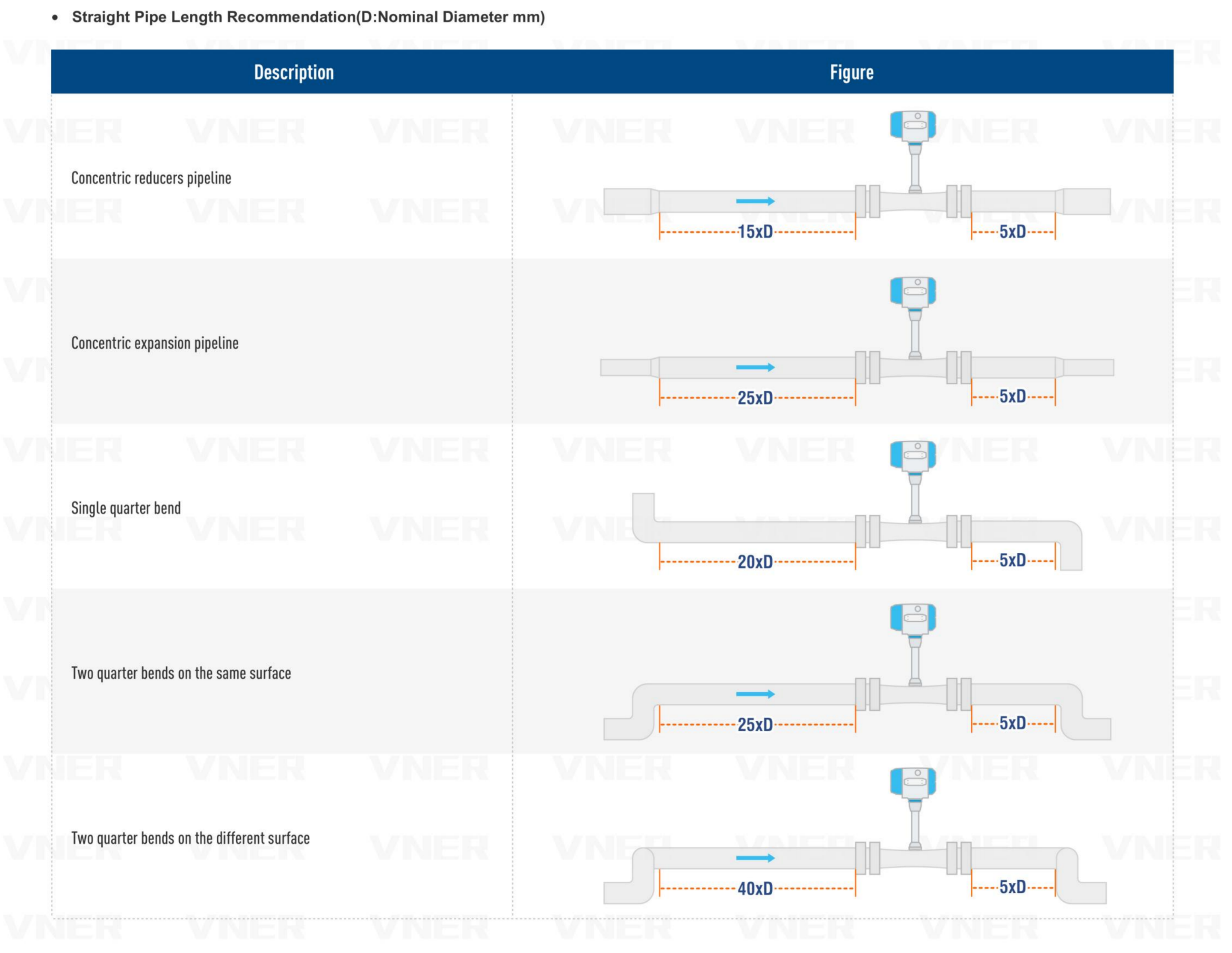

متطلبات الأنابيب المستقيمة المنبع والمصب

تنطبق متطلبات التشغيل المستقيم التالية على معظم مقاييس التدفق الدوامي في ظل ظروف التثبيت القياسية. تختلف المتطلبات الفعلية حسب الشركة المصنعة وتصميم العداد:

حساسية الاهتزاز والنبض

تكون مقاييس التدفق الدوامي بطبيعتها عرضة للاهتزاز الميكانيكي لأن مستشعراتها تكتشف القوى المتأرجحة. يمكن أن يسبب اهتزاز خط الأنابيب عند ترددات قريبة من تردد تساقط الدوامة وalse pulses, signal dropout, or erratic readings . تتضمن معظم معالجات الإشارات الرقمية الحديثة تصفية تكيفية للتمييز بين إشارات الدوامة وضوضاء الاهتزاز، ولكن يجب تقييم بيئات الاهتزاز الشديدة - بالقرب من الضواغط أو المضخات أو توربينات البخار - بعناية. يُعد تركيب جهاز القياس على قطعة بكرة معزولة عن الاهتزاز أو نقله بعيدًا عن مصدر الاهتزاز من استراتيجيات العلاج العملية.

نطاق التدفق واعتبارات التدفق الأدنى

يحتوي كل مقياس تدفق دوامي على الحد الأدنى من سرعة التدفق القابلة للقياس - عادةً 0.5-1.0 م/ث للسوائل و 3-5 م/ث للغازات والبخار - حيث يصبح تساقط الدوامة غير منتظم وتصبح الإشارة غير موثوقة. غالبًا ما يُطلق على هذه العتبة المنخفضة اسم سرعة القطع أو الحد الأدنى من التدفق القابل للاكتشاف. تحت هذه النقطة، يخرج المقياس صفرًا بغض النظر عن التدفق الفعلي، والذي يجب مراعاته في التطبيقات ذات متطلبات الهبوط الواسعة.

نسبة الهبوط العملية لمعظم أجهزة قياس الدوامة هي 10:1 إلى 20:1 ، مقارنة بـ 100:1 أو أكثر بالنسبة لكوريوليس أو مقاييس التدفق المغناطيسي. بالنسبة لأنظمة البخار التي تعمل بانتظام عند حمل منخفض - على سبيل المثال، أثناء بدء تشغيل المصنع أو طوال الليل - يمكن أن يسبب هذا القيد فجوات كبيرة في القياس ما لم يتم ضبط حجم المقياس بشكل متحفظ لأقصى تدفق متوقع بدلاً من المتوسط.

أ useful sizing rule: select a meter size where the تتراوح سرعة تدفق التشغيل العادية بين 3 و15 م/ث للغاز/البخار و between 1 and 7 m/s for liquids. This ensures the operating point stays well within the linear range while leaving headroom for flow surges.

اختيار التكوين الصحيح لمقياس الجريان الدوامي

استخدم معايير القرار التالية لتحديد متغير مقياس التدفق الدوامي المناسب لتطبيقك:

1. تحديد مرحلة السوائل الخاصة بك والتقلب : السائل في ظروف مستقرة → دوامة قياسية. بخار أو غاز مشبع بضغط متغير → تعويض الضغط. البخار شديد السخونة، أو الغاز الطبيعي، أو أي غاز مع اختلاف الضغط ودرجة الحرارة ← تعويض P T المدمج.
2. تحديد ما إذا كان التدفق الكتلي أو التدفق الحجمي مطلوبًا : تتطلب فواتير الطاقة، ونقل الحضانة، والتحكم في الاحتراق عادةً تدفقًا جماعيًا. قد يحتاج ملء الخزان أو عملية الخلط إلى التدفق الحجمي فقط، وفي هذه الحالة قد يكون مقياس التعويض القياسي أو الفردي كافيًا.
3. تحقق من رقم رينولدز عند الحد الأدنى من التدفق : تتطلب أجهزة قياس الدوامة حدًا أدنى لعدد رينولدز تقريبًا إعادة = 20000 وor reliable shedding. For viscous liquids or very low-flow conditions, this threshold may not be achievable and an alternative technology should be considered.
4. أssess the installation environment : قد يتطلب الاهتزاز العالي أو التدفق النابض أو التشغيل المستقيم غير الكافي تقنية مختلفة للعدادات أو تعديلات كبيرة في الأنابيب قبل أن يصبح قياس الدوامة قابلاً للتطبيق.
5. تقييم متطلبات الاتصال والتكامل : تقوم عدادات الدوامة المعوضة بإخراج متغيرات عملية متعددة. تأكد من أن نظام التحكم أو البنية التحتية للحصول على البيانات يدعم بروتوكول إخراج جهاز القياس - HART أو Profibus أو FOUNDATION Fieldbus - قبل تحديد وحدة متعددة المتغيرات.

بالنسبة لغالبية تطبيقات قياس طاقة البخار - والتي تمثل أكبر حالة استخدام فردي لمقاييس التدفق الدوامي المعوض - فإن وحدة تعويض الضغط ودرجة الحرارة المدمجة هي المواصفات الصحيحة. تعتبر التكلفة الهامشية لنموذج الضغط فقط متواضعة، في حين أن تحسين الدقة لخدمة البخار شديد السخونة يعد كبيرًا وغالبًا ما تكون مطلوبة وفقًا لمعايير إدارة الطاقة في الموقع مثل ISO 50001.
