ما الذي يجعل مقياس التدفق الكتلي كوريوليس الحل النهائي للقياس عالي الدقة في الصناعة الحديثة؟

وسط التحول العميق الذي تشهده الصناعة 4.0، لم تعد دقة قياس السوائل مجرد معلمة تقنية؛ لقد أصبح مقياسًا أساسيًا لقياس كفاءة الإنتاج الآلي ومستويات المراقبة الذكية. بفضل فلسفتها التصميمية التخريبية، فإن كوريوليس مقياس الجريان الشامل لقد كسر تمامًا أغلال القياس الحجمي التقليدي، والذي غالبًا ما يكون مقيدًا بالعوامل البيئية مثل درجة الحرارة والضغط وكثافة السوائل. وفي الوقت الحالي، تخترق هذه التكنولوجيا بسرعة قطاعات التصنيع المتطورة مثل البتروكيماويات والأغذية والأدوية وتصنيع أشباه الموصلات والصناعة البحرية، لتصبح "المعيار الذهبي" المعترف به لمراقبة السوائل المعقدة. مع توجه الصناعات العالمية نحو الحياد الكربوني وتقليل النفايات، فإن القدرة على قياس الكتلة بشكل مباشر توفر أساس البيانات النهائي لتحسين الموارد وتتبع البصمة الكربونية.

ما هو مقياس الجريان الشامل كوريوليس؟

مقياس الجريان الكتلي كوريوليس هو أداة دقيقة ومتطورة مصممة بناءً على المبادئ الديناميكية الكلاسيكية، وتحديدًا تأثير كوريوليس. من حيث الجوهر المادي، فهي أجيال بعيدة عن الفتحة التقليدية، أو التوربينات، أو مقاييس التدفق الكهرومغناطيسي. تقيس الأجهزة التقليدية في الغالب "حجم" السائل الذي يكون شديد التأثر بالتداخل الناتج عن التمدد الحراري أو الانكماش. في المقابل، يقيس مقياس كوريوليس "الكتلة الحقيقية" للسائل - وهي الكمية الفيزيائية التي تظل ثابتة تحت أي ظروف تشغيل، سواء كان السائل سائلا مغليا أو غازا مضغوطا.

داخليًا، يتكون قلبه من واحد أو اثنين من أنابيب القياس التي يتم الحفاظ عليها في حالة اهتزاز يتم التحكم فيه بدقة. يقوم مشغل صغير عالي التردد (ملف القيادة) بتشغيل أنابيب القياس حتى تهتز عند ترددها الطبيعي المحدد، تمامًا مثل الشوكة الرنانة. يستخدم هذا التصميم ببراعة قوة القصور الذاتي الناتجة عن جزيئات السوائل التي تتحرك داخل نظام اهتزازي، مما يحول السمة المجردة للكتلة إلى إشارات ميكانيكية يمكن التقاطها. يلغي أسلوب القياس المباشر هذا الحاجة إلى حسابات الكثافة المعقدة، مما يوفر "مصدرًا واحدًا للحقيقة" لمهندسي العمليات.

كيف يعمل مقياس الجريان الشامل؟

لفهم آلية تشغيل مقياس التدفق هذا بعمق، نحتاج إلى مراقبة السلوك الميكانيكي الديناميكي للسائل أثناء دخوله إلى الأنابيب الاهتزازية عالية التردد. يمكن تقسيم هذه العملية إلى أربع مراحل فنية أساسية:

الإثارة الاهتزاز عالية التردد: بمجرد بدء تشغيل مقياس التدفق، يقوم المشغل بتشغيل أنابيب القياس لإنتاج اهتزازات دقيقة بتردد عالٍ (عادةً 400-1000 هرتز). في الحالة الثابتة (عدم التدفق)، تتم مزامنة دورات الاهتزاز للأنبوب بأكمله بشكل كامل في الزمان والمكان. تكتشف أجهزة الاستشعار عند المدخل والمخرج موجات جيبية متطابقة.

تورط قوة كوريوليس: عندما يبدأ السائل أو الغاز بالتدفق عبر الأنابيب المهتزة بسرعة عالية، تحاول جزيئات السائل المتحركة، بسبب القصور الذاتي، مقاومة الاهتزاز الدوري للأنابيب. على جانب المدخل، يقاوم السائل دفعه بعيدًا عن مركز الاهتزاز؛ على جانب المخرج، فهو يقاوم سحبه للخلف. تُعرف قوة التفاعل هذه في الفيزياء باسم "قوة كوريوليس".

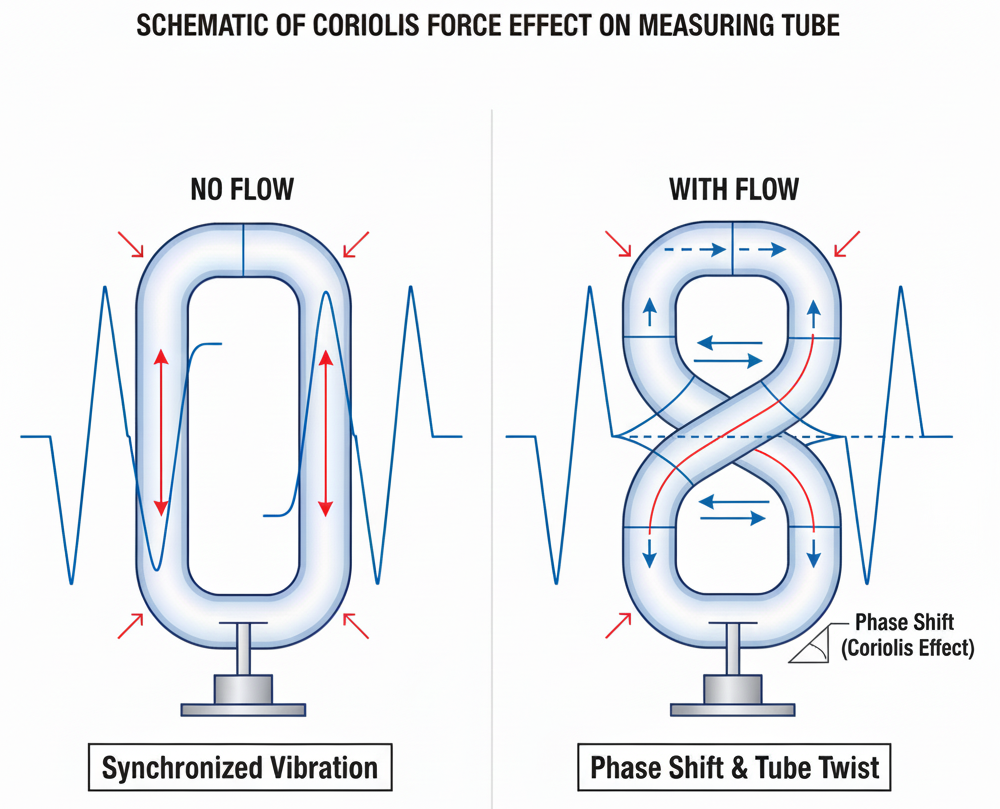

التشوه الميكانيكي والتطور: تعمل قوة كوريوليس في اتجاهين متعاكسين على نصفي مدخل ومخرج الأنبوب، مما يتسبب في تعرض الأنبوب لـ "التواء" أو "تشوه" خفي غير مرئي للعين المجردة. يتناسب هذا الالتواء الميكانيكي بشكل مباشر مع معدل تدفق الكتلة، فكلما زادت الكتلة التي تتحرك عبرها، زادت القوة، وأصبح الالتواء أكثر أهمية.

تحويل مرحلة التحول وفك تشفير البيانات: يؤدي هذا التشوه إلى تعطيل التزامن بين طرفي الأنبوب. تقوم المستشعرات المثبتة عند طرفي المدخل والمخرج بالتقاط "Phase Shift" (التأخير الزمني) بين إشارتي الاهتزاز. ومن خلال رقائق معالجة الإشارات الرقمية عالية الأداء (DSP)، يقوم النظام على الفور بتحويل هذا الفارق الزمني الميكرو ثانية إلى قراءات دقيقة للغاية لتدفق الكتلة، مع حساب الكثافة في الوقت نفسه من التغير في التردد الطبيعي.

ما هي الفوائد الهامة لمقاييس التدفق كوريوليس؟

السبب مقاييس التدفق كوريوليس لقد حلت محل التقليدية في العديد من السيناريوهات الصناعية المتطورة تنبع من مجموعة من المزايا التقنية التي لا هوادة فيها تقريبًا:

دقة قياس وتكرار لا مثيل لها: يمكن لأجهزة قياس كوريوليس الحديثة توفير دقة قياس الكتلة تصل إلى ±0.1% أو حتى ±0.05%. يعد هذا المستوى من الدقة أمرًا بالغ الأهمية لنقل الحضانة، حيث يمكن أن يؤدي خطأ بنسبة 0.5% إلى خسائر بملايين الدولارات على مدار عام. تضمن التكرارية العالية أن تظل عملية التصنيع متسقة دفعة بعد دفعة.

اهتزاز فائق ومناعة بيئية: عادةً ما يتم ضبط تردد التشغيل الداخلي للجهاز بدقة حوالي 400 هرتز. تعمل هذه العملية عالية التردد بمثابة "مرشح" طبيعي، مما يسمح للجهاز بتمييز إشارة القياس الخاصة به عن الضوضاء الميكانيكية منخفضة التردد الشائعة في البيئات الصناعية - مثل هدير مجموعات المضخات الكبيرة، أو الضواغط الصناعية، أو المحركات الرئيسية للسفن. وهذا يضمن ثباتًا عاليًا للغاية في القراءة حتى في ظروف المصنع الأكثر "ضجيجًا".

التنفيذ الهندسي المبسط وصيانة دورة الحياة المنخفضة:

• لا توجد متطلبات الأنابيب المستقيمة: على عكس أجهزة القياس التوربينية أو الموجات فوق الصوتية التي تتطلب 10-20 قطرًا من الأنابيب المستقيمة لتثبيت ملفات تعريف التدفق، فإن مقياس كوريوليس مستقل عن ملف تعريف التدفق. وفي المساحات الضيقة مثل المنصات البحرية أو كبائن السفن، يوفر هذا كميات هائلة من المساحة والتكلفة الهندسية.
• لا توجد أجزاء متحركة في الدفق: لا توجد محامل لتبلى أو دوارات للانسداد. وينتج عن ذلك تكلفة إجمالية منخفضة للملكية (TCO) ووقت تشغيل مرتفع للبنية التحتية الحيوية.

"المستشعر الرقمي" مع التكامل متعدد المعلمات: يوفر مقياس كوريوليس الواحد "ثالوثًا" من البيانات: التدفق الشامل، والكثافة، ودرجة الحرارة. من خلال دمج هذه القيم، يمكن لجهاز القياس أيضًا إخراج تدفق الحجم والتركيز، مما يؤدي بشكل فعال إلى استبدال ثلاثة أدوات منفصلة بعقدة رقمية واحدة.

سلسلة VNER AC وAG وAH: حلول متخصصة للتحديات الصناعية

لتلبية المتطلبات المتنوعة والمتطرفة في كثير من الأحيان للصناعة الحديثة، قامت VNER بتطوير ثلاث سلاسل متخصصة من مقاييس التدفق الشامل من Coriolis، تم تصميم كل منها لبيئات تشغيلية ومعايير تنظيمية محددة.

1. مقياس الجريان الشامل من سلسلة كوريوليس AC: الرائد في التطبيقات الصناعية المتنوعة

ال مقياس الجريان الشامل كوريوليس من سلسلة AC يمثل قمة تكنولوجيا VNER الرائدة، والمصممة لتكون بمثابة "العمود الفقري" متعدد الاستخدامات لقياس تدفق الكتلة والكثافة عالي الدقة عبر أوسع نطاق من القطاعات الصناعية.

• التميز الفني ونزاهة الإشارة : مدعوم بمنصة إرسال رقمية كاملة من السلسلة A، فهو يعزز معالجة الإشارات الرقمية المتقدمة (DSP) للتعامل مع إشارات التدفق المنخفضة للغاية بسهولة. المتكاملة MFD™ (محرك متعدد الترددات) توفر التكنولوجيا استقرارًا استثنائيًا حتى في وجود غاز محصور أو ظروف ثنائية الطور بين الغاز والسائل، والتي عادةً ما تتسبب في فشل العدادات التقليدية.

• المواصفات المتطرفة : يتميز بدقة تدفق جماعي تصل إلى ±0.05% ويمكن أن يتحمل ضغوط التشغيل حتى 15.0 ميجا باسكال . مرونتها الحرارية لا مثيل لها، مع نماذج قادرة على العمل في المناطق المبردة في -196 درجة مئوية أو في حرارة شديدة تصل إلى 380 درجة مئوية .

• التطبيقات الرئيسية : إنه الخيار المفضل لجرعات المواد الكيميائية الدقيقة، ومزج الهيدروكربون في المصافي، ومزالج حقن المواد الكيميائية عالية الضغط في البيئات البحرية الصعبة.



2. مقياس الجريان الشامل كوريوليس المتخصص AG CNG/LNG: مخصص لتزويد الغاز الطبيعي المضغوط والغاز الطبيعي المسال بالوقود

ال AG CNG/LNG مقياس الجريان الشامل كوريوليس المتخصص هو خط متخصص للغاية تم تصميمه خصيصًا لسلسلة قيمة الغاز الطبيعي، مع التركيز على التحديات الفريدة المتمثلة في نقل ملكية الغاز الطبيعي المضغوط والغاز الطبيعي المسال.

• الضغط العالي والمرونة المبردة : تم تصميم طراز AG CNG015 ليتحمل الضغوط الشديدة لتزويد السيارة بالوقود، والتي يصل تصنيفها إلى 40.0 ميجا باسكال . وعلى العكس من ذلك، تم تحسين نماذج الغاز الطبيعي المسال لتتناسب مع الواقع المبرد للميثان السائل، مع الحفاظ على السلامة الهيكلية -196 درجة مئوية لمنع التسريبات وعدم الدقة.

• الخوارزميات الذكية لقياس الغاز : تتميز بالملكية خوارزمية A-GAS™ ، توفر هذه السلسلة دقة تردد عالية جدًا لإزالة الأخطاء الناتجة عادةً عن انخفاض كثافة الغاز وسرعة التدفق العالية. وهذا يضمن دقة التزود بالوقود الدفعي المعتمد ±0.50% .

• التطبيقات الرئيسية : ضروري لموزعات الغاز الطبيعي المضغوط في محطات البيع بالتجزئة، وتموين سفن الغاز الطبيعي المسال على نطاق واسع، وتفريغ المقطورات في محطات الأقمار الصناعية الافتراضية لخطوط الأنابيب.



3. مقياس الجريان الشامل لكوريوليس الصحي: معيار العمليات الصحية والمعقمة

ال AH مقياس الجريان الشامل كوريوليس الصحي مكرس للعالم الصحي، حيث النظافة والدقة لهما نفس القدر من الأهمية. وهي مصممة للصناعات الغذائية والمشروبات ومنتجات الألبان والأدوية.

• الهندسة المعقمة : يتميز المستشعر بمسار تدفق ذاتي التصريف وخالي من المناطق الميتة مما يزيل خطر نمو البكتيريا. يتم تلميع الأجزاء المبللة وفقًا للمعايير را 0.8 ميكرومتر ، مع طلاء عالي را 0.38 ميكرومتر خيار للسوائل الصيدلانية الأكثر حساسية. إنه بالكامل قادر على CIP/SIP مما يعني أنه يمكن أن يخضع لدورات تعقيم متكررة ذات درجة حرارة عالية دون الانحراف في الدقة.

• سلامة المواد والامتثال : جميع المكونات المبللة مصنعة من SS316/SS316L ومتوافقة تمامًا مع ASME BPE وغيرها من المعايير الصحية العالمية، مما يضمن أعلى مستوى من سلامة المنتج.

• التطبيقات الرئيسية : ضروري لتوحيد الدهون في معالجة الحليب، والجرعات الدقيقة للمكونات في مصانع الجعة، وإعداد المخزن المؤقت في تصنيع الأدوية حيث تكون سجلات الدُفعات التي يمكن تتبعها إلزامية.



جدول المقارنة لتقنيات قياس التدفق السائدة

ما هي السوائل التي يمكن قياسها بمقياس كوريوليس؟

ال Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

التعامل مع السوائل المعقدة للغاية: إنه يتفوق في قياس البوليمرات عالية اللزوجة التي من شأنها أن تستحوذ على عداد توربيني، ومواد التعدين ذات خصائص السوائل غير النيوتونية، والمعلقات الكاشطة. وفي قطاع الأدوية، يدعم تصميم "الصرف الكامل" الخاص به التنظيف المكاني (CIP) والتعقيم المكاني (SIP)، مما يضمن عدم انتقال التلوث بين الدفعات.

قياس الغاز الصناعي عالي الدقة: الغازات شديدة الانضغاط، مما يجعل قياس الحجم كابوسًا. يتجاهل جهاز قياس كوريوليس تقلبات الضغط ويقيس جزيئات الغاز مباشرة. وهذا يجعلها الخيار المفضل لنقل الغاز الطبيعي عالي الضغط، ومحطات التزود بالوقود الهيدروجيني، وتوزيع الغاز النقي الصناعي.

تحديات وحدود التدفق ثنائي الطور: تاريخيًا، تسبب "التدفق البزاق" أو الانحباس العالي للغاز في توقف عدادات كوريوليس. ومع ذلك، يستخدم الجيل التالي من أجهزة القياس "محرك متعدد الترددات" وخوارزميات DSP المتقدمة للحفاظ على الاهتزاز حتى عندما يكون السائل عبارة عن مزيج فوضوي من الزيت والماء والغاز. يعد هذا إنجازًا كبيرًا في صناعة النفط والغاز، لا سيما في مجال مراقبة رؤوس الآبار حيث تكون معدات الفصل مكلفة للغاية عند تركيبها.

الأسئلة المتداولة حول أجهزة قياس التدفق كوريوليس

1: لماذا يعد مقياس كوريوليس أغلى من الأنواع الأخرى؟ ج1: التكلفة الأولية أعلى بسبب التصنيع المعقد للأنابيب الاهتزازية والإلكترونيات المتطورة المطلوبة لمعالجة إشارات الثواني الدقيقة. ومع ذلك، عندما تأخذ في الاعتبار عدم وجود أنابيب مستقيمة، وإزالة أجهزة إرسال درجة الحرارة/الضغط، والتصميم الذي لا يحتاج إلى صيانة، فإن "التكلفة الإجمالية للملكية" غالبًا ما تكون أقل على مدار فترة 5 سنوات.

2: هل اتجاه العداد مهم أثناء التثبيت؟ ج2: نعم. بالنسبة للتطبيقات السائلة، يُفضل وضع "الأنابيب لأسفل" لمنع احتجاز فقاعات الهواء. بالنسبة لتطبيقات الغاز، من الأفضل استخدام "الأنابيب" للسماح بتصريف أي رطوبة متكثفة. يتم استخدام التثبيت الجانبي لملاط التصريف الذاتي.

3: هل يمكن أن يتلف جهاز قياس كوريوليس بسبب الهواء الموجود في الخط؟ ج3: بشكل عام، لا. في حين أن الهواء قد يسبب "خطأ في القياس" أو "ضوضاء" مؤقتة في الإشارة، إلا أنه لا يسبب ضررًا ميكانيكيًا لجهاز القياس. تم تصميم الإلكترونيات لاستعادة الإشارة بمجرد عودة تدفق السائل إلى طبيعته.

4: هل هناك حد أقصى للزوجة لهذه العدادات؟ ج4: لا يوجد حد نظري لفيزياء تأثير كوريوليس. ومع ذلك، من الناحية العملية، يتم تحديد الحد من خلال انخفاض الضغط. تتطلب السوائل شديدة اللزوجة مزيدًا من ضغط المضخة للتحرك عبر الأنابيب المنحنية لجهاز القياس.

5: كم مرة أحتاج إلى إعادة معايرة جهاز قياس كوريوليس؟ ج5: نظرًا لعدم وجود أجزاء متحركة يمكن أن تتآكل، فإن "نقطة الصفر" مستقرة بشكل لا يصدق. تقوم العديد من الصناعات بإعادة المعايرة كل سنتين إلى خمس سنوات فقط، أو عندما تملي المتطلبات التنظيمية ذلك. إذا لم يكن جهاز القياس عرضة للتآكل أو التآكل الشديد، فإن عامل المعايرة الخاص به يظل ثابتًا بشكل ملحوظ.

كحل نهائي للقياس عالي الدقة في الصناعة الحديثة، تم الاعتماد على نطاق واسع لـ كوريوليس مقياس الجريان الشامل يمثل قفزة كاملة من "عصر القياس الحجمي الخام" إلى "عصر التحكم الدقيق في الكتلة". ومن خلال توفير مصدر بيانات واحد وموثوق ومتعدد المعلمات، فهو يمكّن المهندسين من تحسين عملياتهم بتفاصيل غير مسبوقة. سواء أكان الأمر يتعلق بضمان النكهة الدقيقة للمشروبات الغازية أو إدارة نقل ملايين الجالونات من الغاز الطبيعي المسال، فإن مقياس كوريوليس يمثل الحارس الأكثر موثوقية في عالم ديناميكيات السوائل. ومع التكرار المستمر لتكنولوجيا الاستشعار وقوة الحوسبة، سيلعب هذا الجهاز الذكي بلا شك دورًا لا غنى عنه في المصانع الخضراء وتحول الطاقة العالمية في المستقبل.
