تسعة أخطاء مخفية في التثبيت تؤثر على دقة التدفق

هل سبق لك أن واجهت قراءات غير دقيقة، أو صعوبة في الصيانة، أو فشلًا كاملاً أثناء تركيب مقياس التدفق؟

في معظم الحالات، لا تكمن المشكلة في الجهاز نفسه، ولكن في تفاصيل التثبيت التي غالبًا ما يتم تجاهلها.
عدم كفاية تشغيل الأنابيب المستقيمة لأجهزة قياس التدفق الكهرومغناطيسي، أو وضع المرشحات بشكل غير صحيح لعدادات المساحة المتغيرة، أو صنابير الضغط المثبتة لأسفل على مقاييس التدفق الإسفينية - كل هذه الأخطاء الصغيرة يمكن أن تؤدي إلى أعطال كبيرة في النظام.
تلخص هذه المقالة تسعة من مشكلات التثبيت في الموقع الأكثر شيوعًا والتي توجد في تطبيقات مقياس التدفق، مما يساعدك على تجنب هذه المخاطر مباشرة من المصدر.

01. موضع التثبيت غير الصحيح أو طول الأنبوب المستقيم غير الكافي (مقياس التدفق الكهرومغناطيسي)

• لضمان القياس الدقيق، يجب أن يعمل مقياس التدفق دائمًا في حالة الأنبوب الكامل.

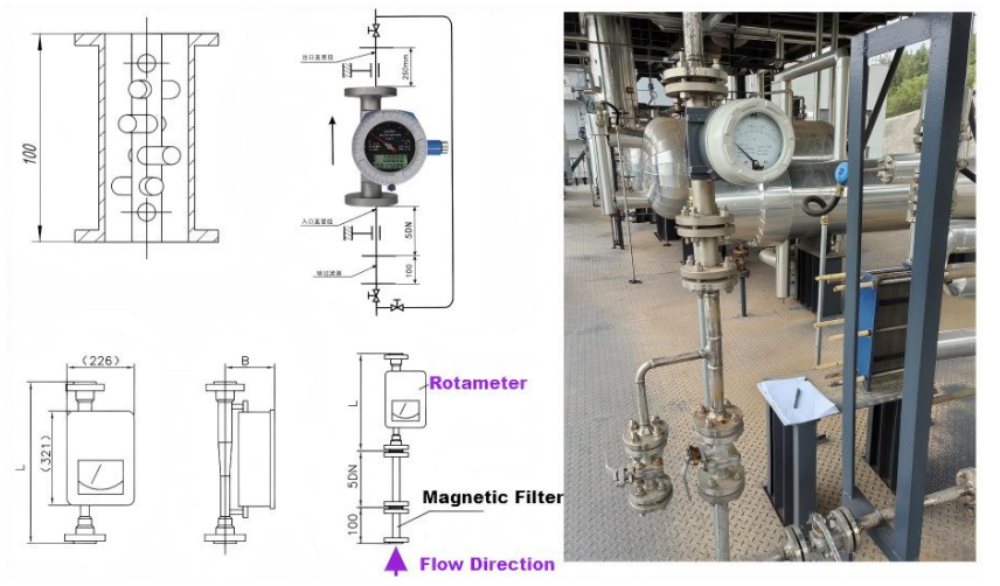

02. التثبيت غير الصحيح للمرشح المغناطيسي (مقياس التدفق ذو المساحة المتغيرة)

• يجب قياس التدفق المستقيم للمدخل أسفل المرشح المغناطيسي، وليس قبله.

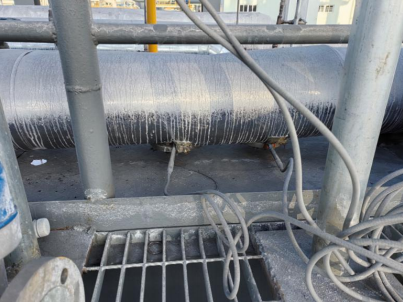

03. التثبيت غير الصحيح لمقياس التدفق الإسفيني

• إن تركيب شفة الضغط التي تواجه الأسفل أو القريبة جدًا من المنصة لا يترك مساحة للصيانة ويتسبب في تراكم الرواسب في منفذ الضغط، مما يؤدي إلى أخطاء في القياس. تأكد دائمًا من التوجيه الصحيح وتصريح الصيانة.

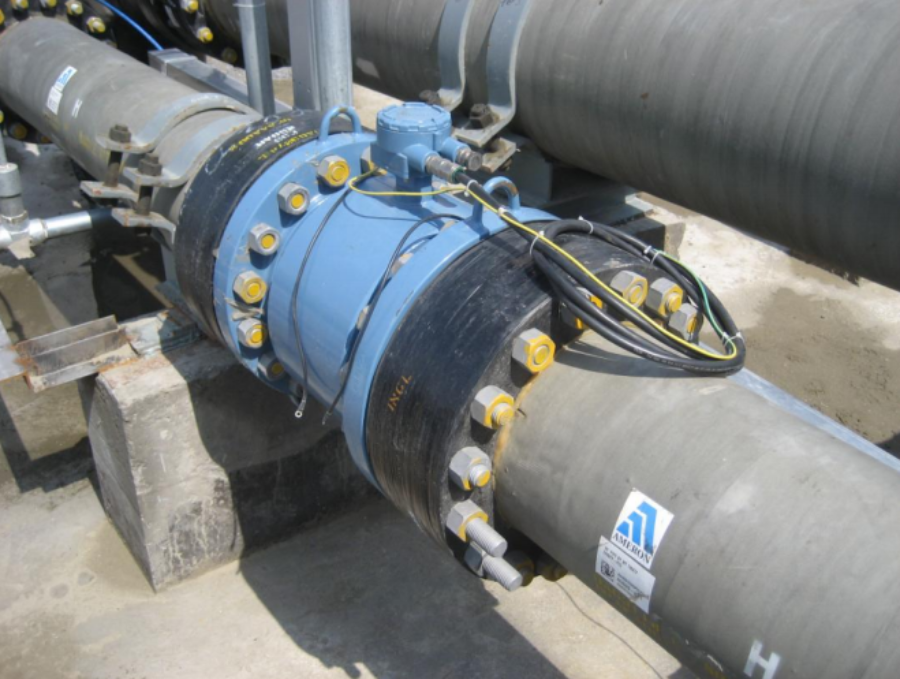

04. حلقات التأريض المطلوبة لخطوط الأنابيب غير المعدنية (مقياس التدفق الكهرومغناطيسي)

• مقاييس التدفق الكهرومغناطيسي يجب أن يتم تأريضه بشكل صحيح.
• بالنسبة لخطوط الأنابيب المعدنية، يمكن استخدام أقطاب التأريض الداخلية.
• بالنسبة للأنابيب المعدنية غير المعدنية أو المبطنة، يلزم وجود حلقات تأريض لضمان إشارة مرجعية مستقرة.

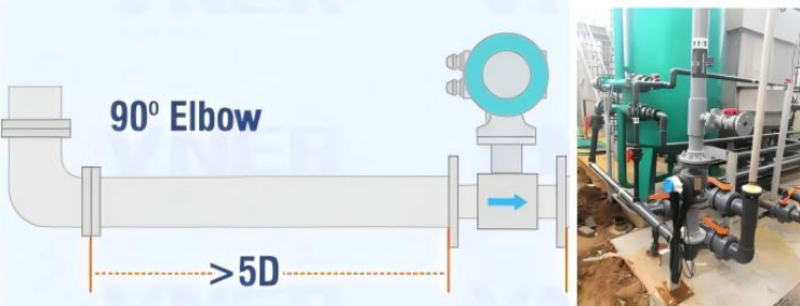

05. متطلبات التشغيل المستقيم للمنبع والمصب (مقياس التدفق ذو المساحة المتغيرة)

• يجب أن تتوافق أنابيب المدخل والمخرج مع حجم تجويف العداد.
• إذا كانت مساحة التثبيت تسمح بذلك، حافظ على أطوال الأنابيب المستقيمة 5D على الأقل وثلاثية الأبعاد.
• ملاحظة: قد تدعي بعض الشركات المصنعة عدم وجود متطلبات للتشغيل المباشر. ولكن لا يزال يوصى بأطوال كافية
  الدقة المثلى.

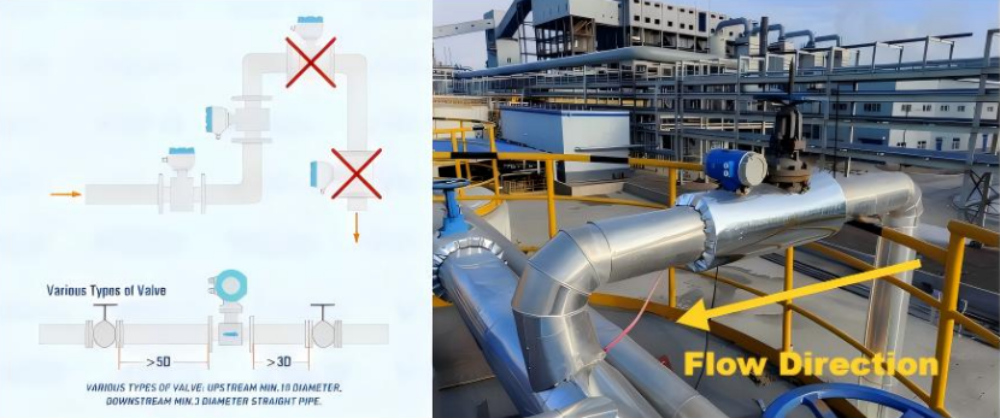

06. متطلبات التشغيل المستقيم للمنبع والمصب (مقياس التدفق الكهرومغناطيسي)

• تجنب تركيب مقياس التدفق بالقرب من العناصر المزعجة للتدفق مثل الصمامات أو الأكواع أو الخطوط الالتفافية.
• كلما كان ذلك ممكنًا، تأكد من تشغيل 10D على الأقل في اتجاه المنبع و5D في اتجاه مجرى النهر ("قاعدة 10D-5D").
• كحد أدنى، حافظ على 5D المنبع و3D المصب لتحقيق قراءات مستقرة ودقيقة.

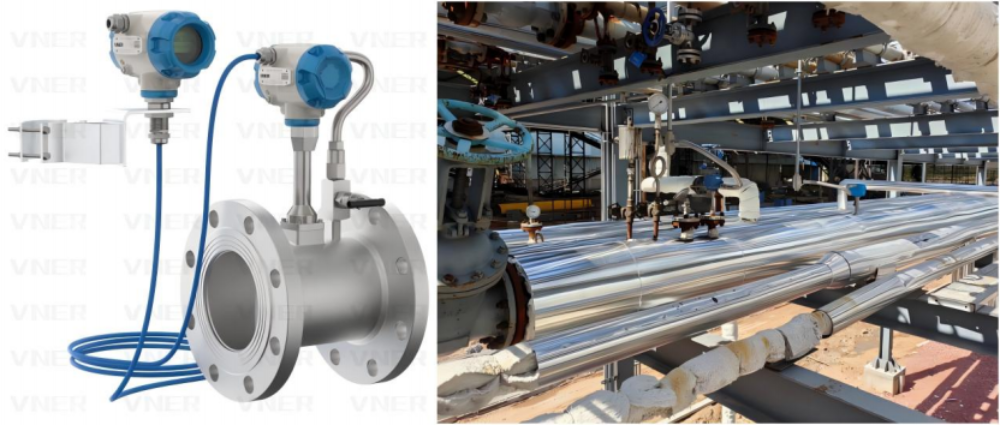

07. مقياس التدفق الدوامي من النوع البعيد الموصى به لقياس البخار

• بالنسبة لقياس البخار وتركيبات حامل الأنابيب، يوصى بمقياس التدفق الدوامي البعيد (من النوع المنفصل). يسمح هذا التكوين بالقراءة عن بعد وإعداد المعلمة، مما يحفظ جهاز الإرسال بعيدًا عن مناطق درجات الحرارة المرتفعة (> 250 درجة مئوية) ويجعله مناسبًا للمواقع المرتفعة أو التي لا يمكن الوصول إليها.
• يجب أن يكون الكبل البعيد عبارة عن كبل محمي ثنائي النواة، توفره الشركة المصنعة، بطول قياسي يبلغ 5 أمتار (قابل للتخصيص حتى 20 مترًا).

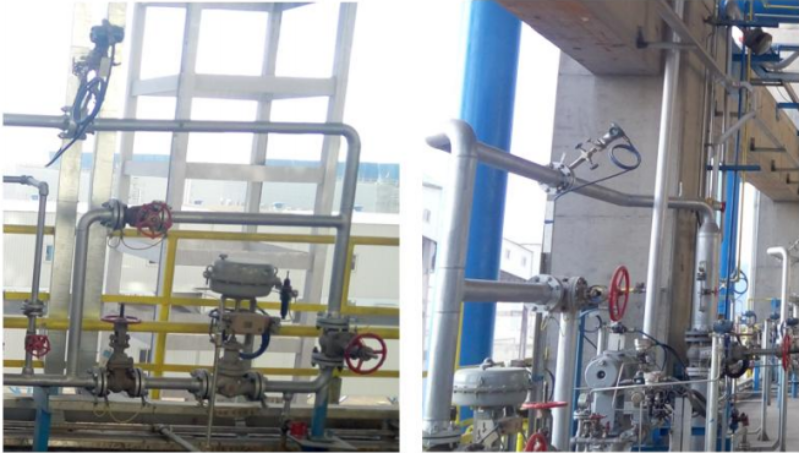

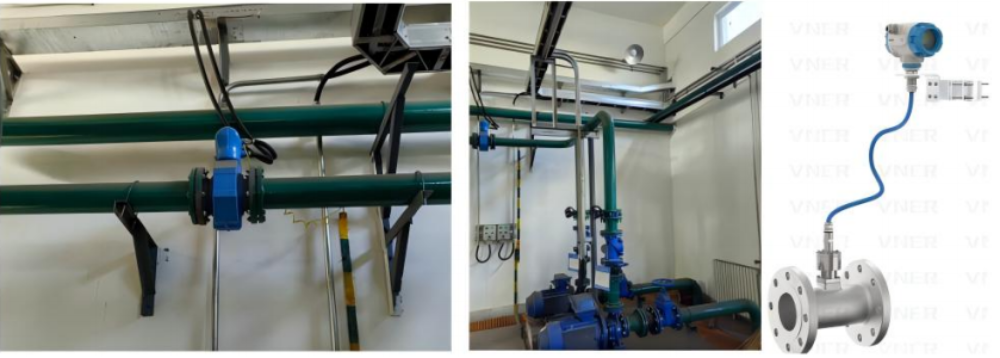

08. استخدم الأدوات البعيدة للتركيبات التي يصعب الوصول إليها

• بالنسبة للتركيبات الموجودة على ارتفاعات، أو في الخنادق، أو على طول رفوف الأنابيب، حيث يصعب المراقبة أو التعديل في الموقع، يوصى بشدة باستخدام الأدوات عن بعد من أجل تشغيل أكثر أمانًا وملاءمة.

09. موضع تركيب أجهزة إرسال الضغط التفاضلي (مقياس الجريان ذو الفتحة)

• اعتمادًا على مخطط التثبيت، يجب تركيب جهاز إرسال الضغط التفاضلي على مستوى الأرض أو على منصة يمكن الوصول إليها لتسهيل المعايرة والصيانة.

• تسلط هذه الأمثلة التسعة الضوء على أخطاء التثبيت الأكثر شيوعًا الموجودة في تطبيقات قياس التدفق. ومن خلال فهم هذه التفاصيل ومعالجتها أثناء الإعداد، يمكنك تحسين الموثوقية وتقليل وقت التوقف عن العمل وضمان دقة القياس على المدى الطويل.
